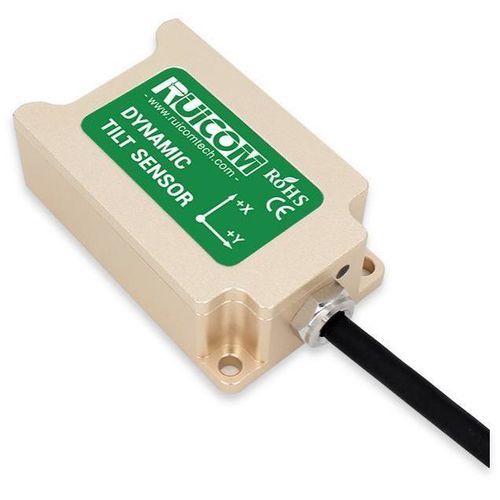

Sensore di inclinazione 2 assi DTS6-V1

analogicocon uscita in tensione0-5 V

Panoramica del prodotto
Il DTS6-V1 è un sensore di inclinazione dinamico a uscita in tensione che fornisce misurazioni dinamiche simultanee di rollio e beccheggio su due assi. Fornisce segnali in tensione analogica (0–5 V DC) proporzionali agli angoli di assetto, consentendo di determinare rollio e beccheggio dell'oggetto in tempo reale. Il dispositivo integra un accelerometro MEMS a tre assi e un giroscopio a tre assi e utilizza un filtro di Kalman a sei assi interno per fondere i dati di gravità e velocità angolare, calcolando gli angoli di assetto dinamici in tempo reale e fornendoli come tensioni analogiche. Il principio di misura senza contatto permette un'uscita continua degli angoli senza allineamento rigoroso o riferimento di montaggio specifico. Il design compatto basato su MEMS offre elevata risoluzione di misura, buona immunità ai disturbi elettromagnetici e robustezza contro urti e vibrazioni, rendendo il sensore adatto alla misura dell'assetto di apparecchiature industriali e piattaforme.

Caratteristiche principali

• Intervalli di misura selezionabili: ±10°, ±30°, ±60°, ±90°, ±180°
• Precisione dinamica tipica ±0,3° (dipende dall'intervallo)
• Precisione statica fino a ±0,05° (dipende dall'intervallo)
• Uscita analogica 0–5 V con 2,5 V a 0°
• Tempo di risposta 0,01 s, frequenza di risposta 20–100 Hz
• Protezione IP67 e cavo schermato standard da 2 m

Parametri di prestazione (sintesi)
Intervallo: ±10° | ±30° | ±60° | ±90° | ±180°
Asse di misura: X/XY | X/XY | X/XY | X/XY | X
Uscita zero (0°): 2,5 V (tutti gli intervalli)
Risoluzione: 0,01° | 0,01° | 0,02° | 0,03° | 0,05°
Precisione dinamica (@25°C): 0,3° | 0,3° | 0,3° | 0,5° | 0,5°
Precisione statica (@25°C): 0,05° | 0,05° | 0,06° | 0,08° | 0,10°
Stabilità a lungo termine: 0,05° (tutti gli intervalli)
Coefficiente di temperatura dello zero (-40~85°C): ±0,006 °/°C (tutti gli intervalli)
Coefficiente di temperatura della sensibilità (-40~85°C): ≤100 ppm/°C (tutti gli intervalli)
Tempo di avvio: 1,0 s (tutti gli intervalli)
Tempo di risposta: 0,01 s (tutti gli intervalli)
Frequenza di risposta: 20–100 Hz (tutti gli intervalli)
Compatibilità EMC: conforme a EN61000 e GBT17626
Resistenza di isolamento: ≥100 MΩ
Resistenza agli urti: 100 g @ 11 ms, triassiale (semi-senoide)
Resistenza alle vibrazioni: 10 grms, 10–1000 Hz
Grado di protezione: IP67
Cavo: cavo schermato standard 2 m
Peso: ≤180 g (escluso cavo)

Dimensioni del prodotto
Fare riferimento al disegno delle dimensioni del prodotto per le dimensioni meccaniche e i dettagli di montaggio.

Specifiche tecniche

• Modello: DTS6-V1
• Modalità di uscita: tensione analogica 0–5 V
• Intervalli di misura selezionabili: ±10°, ±30°, ±60°, ±90°, ±180°
• Asse di misura: X o XY a seconda dell'intervallo
• Uscita zero (0°): 2,5 V
• Risoluzione: fino a 0,01° (dipende dal modello)
• Precisione dinamica: tipicamente ±0,3° (dipende dall'intervallo)
• Precisione statica: fino a ±0,05° (dipende dall'intervallo)
• Stabilità a lungo termine: 0,05°
• Coefficiente di zero: ±0,006 °/°C (-40~85°C)
• Coefficiente di sensibilità: ≤100 ppm/°C (-40~85°C)
• Tempo di avvio: 1,0 s
• Tempo di risposta: 0,01 s
• Frequenza di risposta: 20–100 Hz
• Compatibilità EMC: conforme a EN61000 e GBT17626
• Resistenza di isolamento: ≥100 MΩ
• Resistenza agli urti: 100 g @ 11 ms, triassiale (semi-senoide)
• Resistenza alle vibrazioni: 10 grms, 10–1000 Hz
• Grado di protezione: IP67
• Cavo standard: cavo schermato 2 m
• Peso: ≤180 g (escluso cavo)
