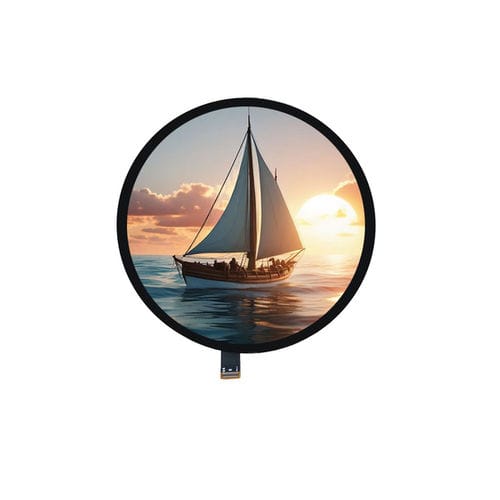

Modulo di visualizzazione TFT LCD YX50049A

IPSa colori1080 x 1080

Panoramica del prodotto
Lo YX50049A è un modulo LCD TFT LTPS circolare da 5,0 pollici con risoluzione RGB 1080×1080 e interfaccia MIPI DSI. Offre prestazioni di visualizzazione IPS e un profilo ultrasottile, adatto per HMI embedded, pannelli di controllo industriali, display medicali, terminali AI e dispositivi IoT premium con area attiva circolare.

Caratteristiche principali

• Dimensione display: 5,0 pollici
• Risoluzione: 1080 (RGB) × 1080
• Tipo pannello: LTPS TFT, trasmissivo (modalità normalmente nera)
• Interfaccia: MIPI DSI
• Driver IC: HX8399-C
• Visualizzazione: IPS (All O'Clock)
• Area attiva: Ø127.008 mm
• Dimensioni esterne: 136.53 × 132.21 × 1.98 mm
• Colori: 16,7M, gamut typ. 70%

Specifiche di base
Dimensione display: 5,0 pollici
Tipo LCD: LTPS TFT, trasmissivo (modalità normalmente nera)
Risoluzione: 1080 (RGB) × 1080
Area attiva: Ø127.008 mm
Dimensioni esterne: 136.531 × 132.208 × 1.98 mm
Pitch pixel: 0,1176 × 0,1176 mm
Direzione di visualizzazione: All O'Clock (IPS)
Driver IC: HX8399-C
Interfaccia: MIPI DSI
Colori visualizzati: 16,7 milioni
Gamut colore: 70% typ.
Spessore vetro: 0,2 mm (singolo)

Caratteristiche ottiche

• Risoluzione: 1080 × 1080
• Rapporto di contrasto: 1300:1 (typ.)
• Gamut colore: 70% NTSC (typ.)
• Luminosità: 400 cd/m² (typ.)
• Uniformità di luminanza: 70% (typ.)
• Angolo di visione (CR ≥ 10): 80° / 80° / 80° / 80°
• Tempo di risposta: 40 ms

Condizioni operative

• Temperatura di funzionamento: -20°C a +60°C
• Temperatura di stoccaggio: -30°C a +75°C
• Umidità: ≤90% RH (senza condensa)

Meccanica / Altro

• Dimensioni esterne: 136.53 × 132.21 × 1.98 mm
• Diametro area attiva rotonda: 127.01 mm
• Spessore vetro: 0,2 mm (singolo)

Specifiche tecniche

• Modello: YX50049A
• Tecnologia del pannello: LTPS TFT, IPS
• Modalità display: Trasmissivo, normalmente nero
• Pitch pixel: 0,1176 × 0,1176 mm
• Colori: 16,7M
• Luminosità: 400 cd/m² (typ.)
• Rapporto di contrasto: 1300:1 (typ.)
• Tempo di risposta: 40 ms
• Temp. funzionamento: -20°C a +60°C
• Temp. stoccaggio: -30°C a +75°C
• Umidità: ≤90% RH (senza condensa)
