Modulo di visualizzazione TFT LCD YX28053A

IPSa coloriad alta risoluzione

Panoramica del prodotto

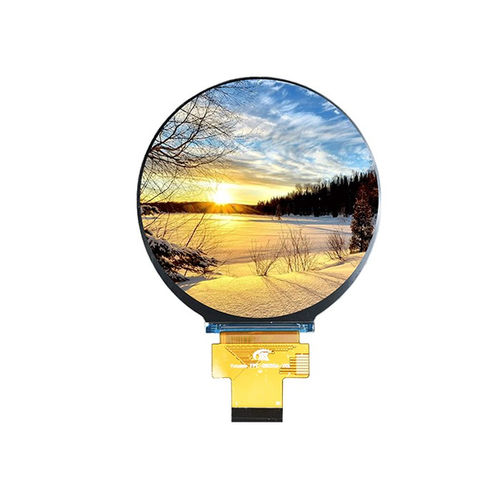

Il Yousee YX28053A è un modulo display TFT LCD tondo da 2,76 pollici ad alta risoluzione con definizione RGB 480×480 e interfaccia MIPI DSI. Guidato dal driver ST7701S e basato su tecnologia IPS, garantisce visione All O'Clock con colori fedeli e uniformità dell'immagine da ogni angolazione. L'interfaccia MIPI DSI ad alta velocità supporta trasferimenti rapidi dei dati e prestazioni grafiche fluide, adatto per dispositivi indossabili, prodotti smart home, pannelli di controllo industriali, terminali medici e sistemi embedded basati su Linux, Android e altre piattaforme.

Specifiche di base
Dimensione display: 2,76 pollici
Tipo LCD: TFT-LCD, trasmissivo
Risoluzione: 480 (RGB) × 480
Area attiva: 70,128 × 70,128 mm
Dimensioni esterne: 73,03 × 76,48 × 2,26 mm
Pitch pixel: 0,1461 × 0,1461 mm
Direzione di visualizzazione: All O'Clock (IPS)
Driver IC: ST7701S
Interfaccia: MIPI DSI
Retroilluminazione: LED bianche × 4
Tensione analogica tipica (VCI): 3,2 V
Tensione logica tipica (IOVCC): 1,8 V

Caratteristiche ottiche
Risoluzione: 480 × 480
Contrasto: 1200:1 (tip.)
Gamut colore: 60% (tip.)
Luminosità: 500 cd/m² (tip.)
Uniformità della luminanza: 80%
Angolo di visione (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo di risposta: 30 ms (tip.)

Condizioni di funzionamento
Temperatura operativa: -20°C a +70°C
Temperatura di stoccaggio: -30°C a +80°C
Umidità: ≤90% RH (60°C)

Meccanica e integrazione
Il profilo compatto e l'area attiva circolare rendono YX28053A adatto per integrazioni ultra-sottili in pannelli di controllo intelligenti, HMI portatili, strumenti medicali, terminali AI e dispositivi IoT. I disegni meccanici e lo schema del modulo sono forniti per riferimento d'integrazione.

Caratteristiche / specifiche tecniche

• Modello: YX28053A
• Dimensione display: 2,76 pollici tondo
• Risoluzione: 480×480 RGB
• Tipo di display: TFT-LCD, trasmissivo, IPS (All O'Clock)
• Driver IC: ST7701S
• Interfaccia: MIPI DSI
• Area attiva: 70,128 × 70,128 mm
• Dimensioni esterne: 73,03 × 76,48 × 2,26 mm
• Pitch pixel: 0,1461 × 0,1461 mm
• Retroilluminazione: 4 × LED bianche
• Luminosità (tip): 500 cd/m²
• Contrasto (tip): 1200:1
• Gamut colore (tip): 60%
• Tempo di risposta (tip): 30 ms
• Temperatura operativa: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤90% RH (60°C)
• VCI analogico tipico: 3,2 V
• IOVCC logico tipico: 1,8 V
