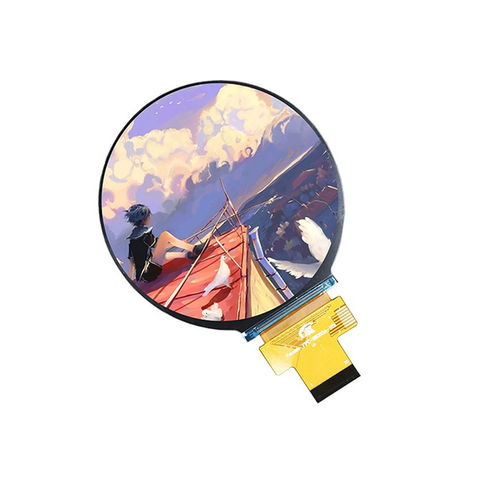

Modulo di visualizzazione TFT LCD YX28076A

IPSa coloriad alta risoluzione

Panoramica del prodotto
Lo YX28076A è un modulo display TFT-LCD rotondo da 2,76 pollici ad alta risoluzione, con risoluzione 480×480 RGB e interfaccia 3SPI + RGB a 18 bit. È pilotato dal controller ST7701S e utilizza la tecnologia IPS (All O'Clock) per ampi angoli di visuale e riproduzione cromatica uniforme. Il modulo è progettato per prodotti domotici, sistemi di controllo industriale, apparecchiature medicali, dispositivi indossabili e applicazioni HMI embedded.

Caratteristiche principali
Risoluzione 480×480 RGB; TFT-LCD circolare trasmissivo 2,76"; driver ST7701S; interfaccia 3SPI + RGB a 18 bit; IPS (All O'Clock); retroilluminazione 4 × LED bianchi; compatibile con MCU comuni, processori ARM e piattaforme embedded.

Specifiche di base (tabella)
Voce | Specifica
Dimensione display | 2.76 pollici
Tipo LCD | TFT-LCD, trasmissivo
Risoluzione | 480 (RGB) × 480
Area attiva | 70.128 × 70.128 mm
Dimensioni esterne | 73.03 × 76.48 × 2.26 mm
Pitch pixel | 0.1461 × 0.1461 mm
Direzione di visione | All O'Clock
Driver IC | ST7701S
Interfaccia | 3SPI + RGB a 18 bit
Retroilluminazione | 4 × LED bianchi
Tensione analogica (VCI) | 3.2 V typ.
Tensione logica (IOVCC) | 1.8 V typ.

Disegno meccanico
Il disegno meccanico e il contorno del modulo sono forniti come riferimento per integrazione e montaggio (dimensioni esterne: 73.03 × 76.48 × 2.26 mm; area attiva: 70.128 × 70.128 mm).

Caratteristiche ottiche (tabella)
Parametro | Tipico
Risoluzione | 480 × 480
Rapporto di contrasto | 1200 : 1
Gamut colore | 60%
Luminosità | 500 cd/m²
Uniformità di luminanza | 80%
Angolo di visione (CR ≥ 10) | 80° / 80° / 80° / 80°
Tempo di risposta | 30 ms

Condizioni operative (tabella)
Voce | Intervallo
Temperatura di esercizio | -20°C ~ +70°C
Temperatura di immagazzinamento | -30°C ~ +80°C
Umidità | ≤90% RH (60°C)

Applicazioni
Pannelli di controllo intelligenti, dispositivi sanitari, terminali AI, prodotti IoT, dispositivi indossabili, apparecchiature embedded industriali e altre applicazioni HMI.

Specifiche tecniche

• Modello: YX28076A
• Dimensione display: 2,76 pollici rotondo
• Risoluzione: 480 × 480 (RGB)
• Tipo LCD: TFT-LCD, trasmissivo
• Visione: IPS, All O'Clock
• Driver IC: ST7701S
• Interfaccia: 3SPI + RGB a 18 bit
• Retroilluminazione: 4 × LED bianchi
• Area attiva: 70.128 × 70.128 mm
• Dimensioni esterne: 73.03 × 76.48 × 2.26 mm
• VCI analogico: 3.2 V (typ.)
• IOVCC logico: 1.8 V (typ.)
• Luminosità: 500 cd/m² (typ.)
• Rapporto di contrasto: 1200:1 (typ.)
• Temperatura operativa: -20°C a +70°C
