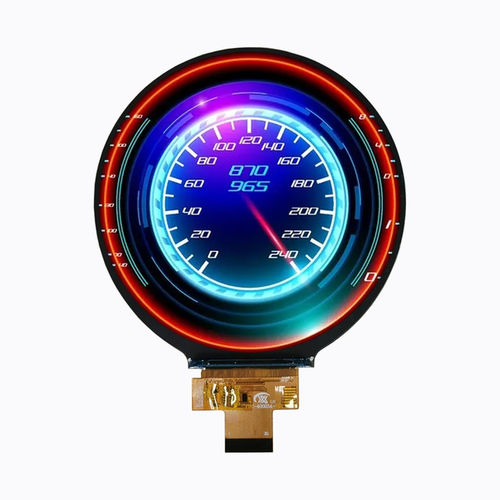

Modulo di visualizzazione TFT LCD YX40025A

IPSa coloriad alta risoluzione

Panoramica del prodotto
Lo YX40025A è un modulo display TFT LCD rotondo da 4.0 pollici ad alta risoluzione con 720×720 pixel RGB e interfaccia 3SPI + RGB a 18 bit. Basato su tecnologia IPS per visione All O'Clock, garantisce ampi angoli di visione, resa cromatica accurata e chiarezza d'immagine stabile per HMI industriali e terminali embedded.

Caratteristiche principali

• Dimensione display: 4.0 pollici rotondo
• Risoluzione: 720 (RGB) × 720
• Interfaccia: 3SPI + RGB a 18 bit (inizializzazione 3SPI + trasmissione dati RGB 18 bit)
• Direzione di visione: IPS (All O'Clock)
• Retroilluminazione: LED bianche × 6
• Profilo meccanico sottile e ingombro compatto

Specifiche di base
Item: Specification
Dimensione display: 4.0 inch
Tipo di LCD: TFT-LCD, trasmissivo
Risoluzione: 720 (RGB) × 720
Area attiva: 101.52 × 101.52 mm
Dimensioni esterne: 105.6 × 109.87 × 2.09 mm
Pitch pixel: 0.141 × 0.141 mm
Direzione di visione: All O'Clock (IPS)
Driver IC: —
Interfaccia: 3SPI + 18-bit RGB
Retroilluminazione: LED bianche × 6
Tensione operativa analogica (VCC): 3.2 V Typ.
Tensione operativa logica (IOVCC): 1.8 V Typ.

Caratteristiche ottiche
Risoluzione: 720 × 720
Contrasto: 1200 : 1
Gamut colore: 60%
Luminosità: 300 cd/m²
Uniformità di luminanza: 80%
Angolo di visione (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo di risposta: 30 ms

Condizioni operative
Temperatura operativa: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤90% RH (60°C)

Disegno meccanico
Il profilo meccanico e il disegno sono forniti per riferimento d'integrazione e montaggio.

Applicazioni

• Pannelli di controllo industriale e HMI
• Dispositivi smart home e terminali IoT
• Strumenti medicali e apparecchiature sanitarie
• Terminali AI e sistemi embedded

Specifiche tecniche

• Modello: YX40025A
• Dimensione display: 4.0 inch
• Risoluzione: 720 (RGB) × 720
• Tipo di LCD: TFT-LCD, trasmissivo
• Area attiva: 101.52 × 101.52 mm
• Dimensioni esterne: 105.6 × 109.87 × 2.09 mm
• Pitch pixel: 0.141 × 0.141 mm
• Direzione di visione: IPS (All O'Clock)
• Interfaccia: 3SPI + 18-bit RGB
• Retroilluminazione: LED bianche × 6
• Tensione operativa analogica (VCC): 3.2 V Typ.
• Tensione operativa logica (IOVCC): 1.8 V Typ.
• Contrasto: 1200 : 1
• Luminosità: 300 cd/m²
• Gamut colore: 60%
• Tempo di risposta: 30 ms
• Temperatura operativa: -20°C ~ +70°C
• Temperatura di stoccaggio: -30°C ~ +80°C
• Umidità: ≤90% RH (60°C)
