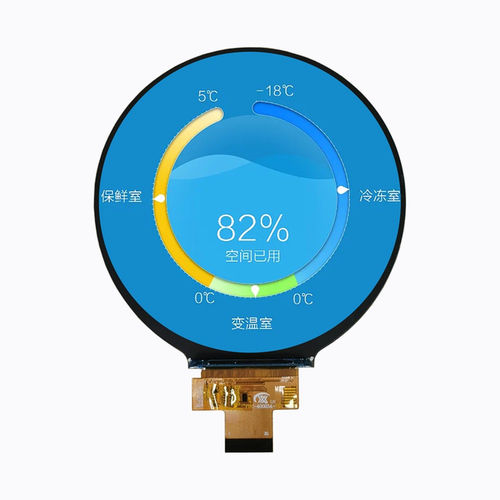

Modulo di visualizzazione TFT LCD YX40023A

IPSa colori720 x 720

Panoramica
Il YX40023A è un modulo display TFT-LCD rotondo da 4,0 pollici prodotto da Yousee, con risoluzione 720×720 RGB e interfaccia MIPI DSI. Pilotato dal driver IC ICNL9707AC-03 e basato su pannello IPS con visualizzazione All O'Clock, il modulo offre caratteristiche di visione uniformi e resa cromatica stabile in funzione dell'angolo di visione. Il profilo meccanico ultra-sottile e il retroilluminazione a 6 LED bianchi lo rendono adatto per HMI embedded, dispositivi smart home, strumenti medicali, pannelli di controllo industriali e terminali AI.

Caratteristiche principali
Modulo TFT-LCD rotondo 4,0 pollici; risoluzione HD 720×720; interfaccia MIPI DSI; driver IC ICNL9707AC-03; IPS (All O'Clock); retroilluminazione LED bianca (6 LED); profilo meccanico ultra-sottile.

Specifiche di base
Dimensione display: 4,0 pollici
Tipo di LCD: TFT-LCD, trasmissivo
Risoluzione: 720 (RGB) × 720
Area attiva: 101.52 × 101.52 mm
Dimensioni esterne: 105.6 × 109.87 × 2.09 mm
Pitch pixel: 0.141 × 0.141 mm
Direzione di visualizzazione: All O'Clock
Driver IC: ICNL9707AC-03
Interfaccia: MIPI DSI
Retroilluminazione: LED bianchi × 6
Tensione analogica (VCI): 3.2 V typ.
Tensione logica (IOVCC): 1.8 V typ.

Caratteristiche ottiche
Risoluzione: 720 × 720
Rapporto di contrasto: 1200 : 1
Gamut colore: 60%
Luminosità: 300 cd/m²
Uniformità di luminanza: 80%
Angolo di visione (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo di risposta: 30 ms

Condizioni operative
Temperatura di funzionamento: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤90% RH (60°C)

Specifiche tecniche

• Modello: YX40023A
• Dimensione display: 4,0 pollici rotondo
• Risoluzione: 720×720 (RGB)
• Area attiva: 101.52 × 101.52 mm
• Dimensioni esterne: 105.6 × 109.87 × 2.09 mm
• Pitch pixel: 0.141 × 0.141 mm
• Tipo di pannello: TFT-LCD, trasmissivo, IPS (All O'Clock)
• Driver IC: ICNL9707AC-03
• Interfaccia: MIPI DSI
• Retroilluminazione: 6 × LED bianchi
• Luminosità: 300 cd/m²
• Rapporto di contrasto: 1200:1
• Gamut colore: 60%
• Tempo di risposta: 30 ms
• Tensione analogica (VCI): 3.2 V (typ.)
• Tensione logica (IOVCC): 1.8 V (typ.)
• Temperatura di funzionamento: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤90% RH (60°C)
