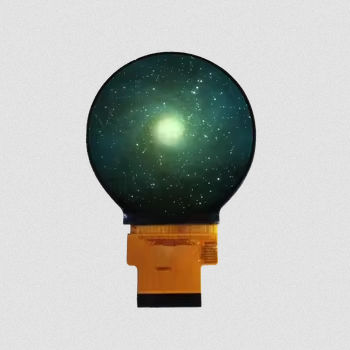

Modulo di visualizzazione TFT LCD YX21002A

IPSa coloriad alta risoluzione

Panoramica L'YX21002A è un modulo display LCD TFT rotondo ad alta risoluzione da 2,1 pollici, con risoluzione RGB 480×480 e interfaccia MIPI DSI. È progettato per dispositivi indossabili, prodotti per la casa intelligente, apparecchiature mediche e sistemi embedded avanzati. Alimentato dal circuito integrato driver ST7701S e realizzato con tecnologia IPS TFT, il modulo offre un angolo di visione All-O'Clock, colori vivaci, eccellente nitidezza dell’immagine e prestazioni visive costanti da ogni direzione. L’interfaccia MIPI ad alta velocità consente una trasmissione dati rapida, adatta a Linux, Android e altre piattaforme embedded ad alte prestazioni. Caratteristiche principali

• Modulo LCD TFT circolare da 2,1", alta risoluzione 480×480 RGB
• Interfaccia: MIPI DSI per il trasferimento dati ad alta velocità
• Circuito integrato driver: ST7701S
• Tecnologia IPS che garantisce una visione a 360°
• Retroilluminazione a LED bianchi (4 LED)
• Forma compatta e profilo sottile, adatti a dispositivi indossabili e embedded

Specifiche di base Dimensioni del display: 2,1 pollici Tipo di LCD: TFT-LCD, trasmissivo Risoluzione: 480 (RGB) × 480 Area attiva: 53,28 × 53,28 mm Dimensioni esterne: 56,18 × 59,71 × 2,30 mm Passo dei pixel: 0,111 × 0,111 mm Angolo di visione: All O'Clock (IPS) Circuito integrato di pilotaggio: ST7701S Interfaccia: MIPI DSI Retroilluminazione: LED bianchi × 4 Tensione analogica (VCI): 2,8 V (tipica) Tensione logica (IOVCC): 1,8 V (tipica) Caratteristiche ottiche Risoluzione: 480 × 480 Rapporto di contrasto (tipico): 600 : 1 Gamma cromatica (tipica): 60% Luminosità (tipica): 300 cd/m² Uniformità di luminanza (tipica): 80% Angolo di visione (CR ≥ 10): 80° / 80° / 80° / 80° (tipico) Tempo di risposta (tipico): 25 ms Condizioni operative Temperatura di esercizio: da -20 °C a +70 °C Temperatura di stoccaggio: da -30 °C a +80 °C Umidità: ≤90% UR (60 °C) Caratteristiche meccaniche Dimensioni d'ingombro compatte: 56,18 × 59,71 × 2,30 mm; Area di visualizzazione attiva: 53,28 × 53,28 mm. Disegno tecnico disponibile nella documentazione del prodotto (immagine meccanica fornita nella pagina del prodotto). Applicazioni Adatto per smartwatch, dispositivi elettronici indossabili, dispositivi per la casa intelligente, terminali medici, interfacce uomo-macchina (HMI) industriali, dispositivi di intelligenza artificiale (AI) e applicazioni IoT. Caratteristiche / specifiche tecniche

• Modello: YX21002A
• Dimensioni del display: 2,1 pollici
• Risoluzione: 480 (RGB) × 480
• Tipo di LCD: TFT-LCD, trasmissivo
• Direzione di visione: IPS (All O'Clock)
• Circuito integrato di pilotaggio: ST7701S
• Interfaccia: MIPI DSI
• Area attiva: 53,28 × 53,28 mm
• Dimensioni d’ingombro: 56,18 × 59,71 × 2,30 mm
• Passo dei pixel: 0,111 × 0,111 mm
• Retroilluminazione: LED bianchi × 4
• Tensione analogica (VCI): 2,8 V (tip.)
• Tensione logica (IOVCC): 1,8 V (tip.)
• Rapporto di contrasto: 600 : 1 (tip.)
• Gamma cromatica: 60% (tip.)
• Luminosità: 300 cd/m² (tip.)
• Uniformità di luminanza: 80% (tip.)
• Angolo di visione (CR ≥ 10): 80° / 80° / 80° / 80°
• Tempo di risposta: 25 ms (tip.)
• Temperatura di funzionamento: da -20 °C a +70 °C
• Temperatura di stoccaggio: da -30 °C a +80 °C
• Umidità: ≤90% UR (60 °C)
