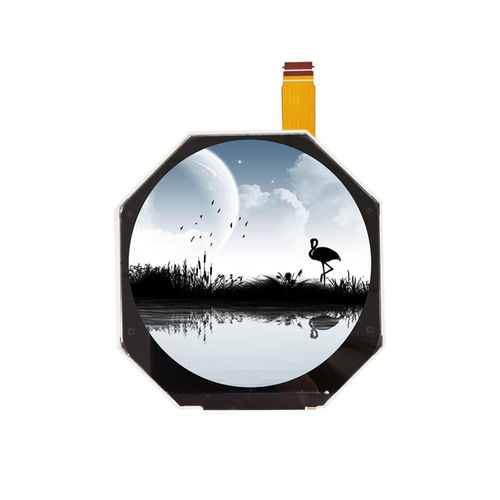

Modulo di visualizzazione TFT LCD YX025Z6M-J80

IPSa colorigrafico

Panoramica
Il YX025Z6M-J80 è un modulo display TFT LCD circolare da 2,47 pollici ad alta risoluzione con risoluzione 480×480 RGB e interfaccia MIPI DSI a 2 lane. È progettato per dispositivi indossabili, dispositivi smart home, strumenti medicali, HMI industriali e applicazioni embedded che richiedono un display circolare di qualità.

Caratteristiche principali

• Driver IC: HX8379-C
• Tecnologia IPS con angolo di visione All O'Clock
• Supporta 16,7 milioni di colori
• Gamut colore: 70%
• Retroilluminazione LED bianca (6 LED)

Specifiche di base
Display Size : 2.47 inch
LCD Type : TFT-LCD, Transmissive, Normally Black
Resolution : 480 (RGB) × 480
Active Area : 62.64 × 62.64 mm (Circle)
Outline Dimensions : 69.19 × 71.74 × 2.45 mm
Pixel Pitch : 0.1305 × 0.1305 mm
Viewing Direction : All O'Clock (IPS)
Driver IC : HX8379-C
Interface : MIPI DSI (2-Lane)
Display Colors : 16.7M Colors
Color Gamut : 70%
Backlight : White LED × 6
IOVCC : 1.8 V Typ.
VCI : 3.3 V Typ.

Caratteristiche ottiche
Resolution : 480 × 480
Contrast Ratio : 1000 : 1
Color Gamut : 70%
Brightness : 400 cd/m²
Luminance Uniformity : 70%
Viewing Angle (CR ≥ 10) : 85° / 85° / 85° / 85°
Response Time : 35 ms

Condizioni operative
Operating Temperature : -10°C ~ +60°C
Storage Temperature : -30°C ~ +70°C
Humidity : ≤90% RH (60°C)

Applicazioni

• Elettronica indossabile
• Dispositivi smart home
• Strumenti medicali
• Interfacce uomo-macchina industriali (HMI)
• Sistemi embedded che richiedono display circolari di alta qualità

Specifiche tecniche

• Model: YX025Z6M-J80
• Display size: 2.47 inch
• Resolution: 480 (RGB) × 480
• LCD type: TFT-LCD, Transmissive, Normally Black
• Viewing direction: IPS (All O'Clock)
• Driver IC: HX8379-C
• Interface: MIPI DSI (2-Lane)
• Active area (circle): 62.64 × 62.64 mm
• Outline dimensions: 69.19 × 71.74 × 2.45 mm
• Pixel pitch: 0.1305 × 0.1305 mm
• Display colors: 16.7M
• Color gamut: 70%
• Brightness: 400 cd/m²
• Contrast ratio: 1000:1
• Response time: 35 ms
• Backlight: White LED × 6
• IOVCC: 1.8 V Typ.
• VCI: 3.3 V Typ.
• Operating temp: -10°C ~ +60°C
• Storage temp: -30°C ~ +70°C
• Humidity: ≤90% RH (60°C)
