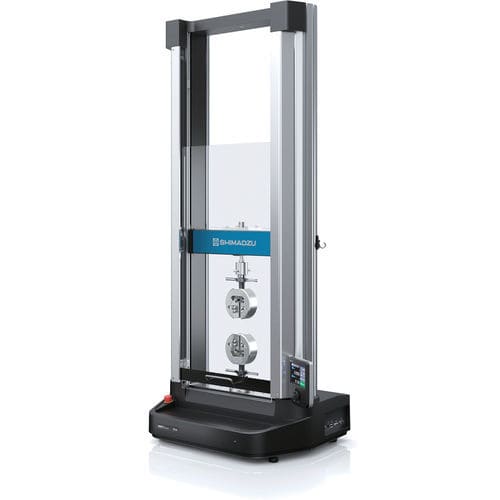

Macchina per prova di compressione AGS-V series

di flessionedi tensionedi fatica

Panoramica
La serie AUTOGRAPH AGS-V di Shimadzu Corporation è una macchina di prova universale da banco per prove di trazione, compressione, flessione e prove cicliche. Copre forze di prova da 1 N a 10 kN e offre metodi di prova configurabili per laboratorio e contesto produttivo.

Punti chiave

• Alta velocità di ritorno e ampia gamma di velocità: accelera i cicli di prova e aumenta la produttività in condizioni diverse.
• Gestione avanzata dei dati: acquisizione ad alta velocità (5 kHz) con esportazione e integrazione semplici verso database esterni e archivio USB.
• Ergonomia operativa: Automatic Jig Distance per semplificare il posizionamento e controller portatile per controllo stand‑alone.

Applicazioni e modalità di prova

• Prove tipiche: trazione, compressione, flessione e prove cicliche.
• Metodi personalizzabili tramite il software TrapeziumX-V o funzionamento autonomo dal controller portatile.
• Supporto per estensimetri (ottici e a estensimetro) e accessori opzionali per specifici tipi di provini.

Controller e interfaccia
AGS-V è dotata di display LCD colore ad alta visibilità e controller portatile che visualizza comandi contestuali. L'interfaccia consente esecuzione autonoma delle prove, salvataggio dei risultati su USB e accesso remoto per integrazione nei sistemi di laboratorio.

Sicurezza e progettazione per l'operatore
Copertura di sicurezza in policarbonato fornita di serie con interblocco che impedisce il movimento se aperta. Il crosshead intelligente riconosce la posizione, segnala potenziali collisioni e si arresta automaticamente ai limiti delle ganasce. Sono presenti rilevamento sovraccarico, rilevamento contatto e arresto di emergenza.

Automazione e funzioni avanzate
Calibrazione automatica della forza all'avvio, protezione del provino per eliminare il carico iniziale durante il serraggio, Multi-Table per organizzare utensili/provini e copertura anti-proiezione opzionale con interblocco. Funzioni di autodiagnosi e suoni operativi configurabili per supporto alla manutenzione.

Campionamento e prestazioni
Acquisizione dati ad alta velocità fino a 5 kHz (0,2 ms) per catturare eventi rapidi. Risoluzione di posizionamento del crosshead adatta per prove di precisione; i modelli prevedono diverse altezze e larghezze dell'area di prova per accogliere vari strumenti.

Video (titoli)

• Autograph AGS-V Series
• La procedura per i test dei materiali con AGS-V
• Creazione delle condizioni di prova tramite il controller operativo
• Eliminazione del carico iniziale con la protezione del provino
• Crosshead intelligente
• Multi-table
• Copertura di sicurezza

Specifiche tecniche

• Intervallo di forza: 1 N – 10 kN.
• Intervallo di velocità: 0,0005 – 1500 mm/min; velocità di ritorno fino a 1650 mm/min.
• Frequenza di campionamento: fino a 5 kHz (0,2 ms).
• Precisione garantita della forza: 1/1000 (a seconda del modello).
• Compatibilità estensimetri: supporto per estensimetro ottico; schede opzionali per estensimetri a carico.
• Controller: pannello LCD colore; controller portatile; funzionamento autonomo ed esportazione USB.
• Sicurezza: copertura in policarbonato con interblocco, rilevamento sovraccarico, rilevamento contatto, arresto di emergenza, arresto automatico del crosshead.
• Accessori e opzioni: morsetti pneumatici, morsetti a clip, morsetti piani a vite, morsetti a rulli, piastre di compressione, piastre con scanalatura a T, dispositivi di prova, copertura di sicurezza opzionale.
