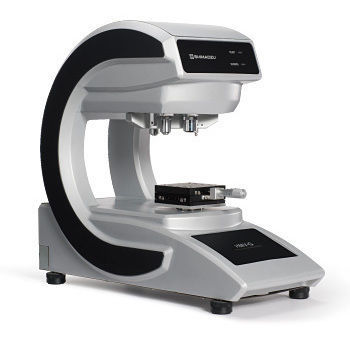

Durometro Vickers HMV-G

micro Vickersda bancoper automobile

Panoramica
La serie HMV-G di provaprobe di microdurezza Vickers offre misurazioni standardizzate della durezza Vickers per laboratori e controllo qualità in produzione. La gamma comprende i modelli G31 con telecamera CCD integrata per la misura automatica della lunghezza, i modelli G21, varianti completamente automatizzate FA con revolver motorizzato e assi XYZ, e unità manuali con testa ottica. Sono disponibili opzioni con telecamera a colori e piani XY con micrometro elettrico.

Caratteristiche

• Misura automatica della lunghezza (serie G31): telecamera CCD integrata e software per letture automatiche standardizzate delle impronte Vickers.
• Software orientato all'operatore (serie G31): sequenza operativa principale intuitiva per flussi di lavoro ripetibili tra operatori.
• Operazione automatizzata (serie FA/XY): revolver e assi XYZ motorizzati consentono prove in serie senza supervisione; piano XY con micrometro elettrico per posizionamento automatico preciso e riconoscimento automatico dell'immagine completa e dei bordi del campione (G31-FA).

Download / Documenti (titoli)

• Shimadzu Analytical and Measuring Instruments (brochure)
• HMV-G Series - Micro Vickers Hardness Tester (brochure)
• Note applicative: Multifaceted Evaluation of EV Drive Motor Shaft Produced by Radial Forging; Evaluation of EV Drive Motor Shaft by Radial Forging Process - Confirmation of Correlation between Hardness Distribution and Element Distribution; Measuring the Vickers Hardness on the Shanks of Hardened Screws in Accordance with ISO 18203 (JIS G 0559)
• Manuali: HMV-G31-FA/G-FA, HMV-G31-XY/G-XY Instruction Manual; HMV-G31/G21 Instruction Manual; Instruction Manual - Software Installation

Applicazioni

• Controllo qualità e R&D per la misurazione della durezza di componenti forgiati e lavorati, inclusi alberi dei motori EV prodotti da forgiatura radiale.
• Studi di correlazione tra distribuzione della durezza e distribuzione degli elementi per valutazioni metallurgiche.
• Test di conformità, ad esempio misurare la durezza Vickers sui fusti delle viti temprate secondo ISO 18203 / JIS G 0559.

Specifiche tecniche

• Tipo di prodotto: Prova durezza Micro Vickers (HMV-G Series), modelli inclusi G31, G21, varianti FA e XY.
• Sistema ottico: telecamera CCD integrata per misurazione automatica della lunghezza (G31); telecamera a colori opzionale; testa ottica manuale disponibile.
• Capacità di misura: misurazione automatica e standardizzata della lunghezza dell'impronta e lettura automatica per la determinazione della durezza Vickers.
• Opzioni di automazione: macchine FA completamente automatizzate con revolver motorizzato e XYZ motorizzato; piano XY dotato di micrometro elettrico; riconoscimento automatico dell'immagine completa e dei bordi (G31-FA).
• Software: software dedicato per PC con sequenza principale guidata; manuale di installazione software disponibile.
• Documentazione: brochure prodotto, note applicative e manuali di istruzioni disponibili per il download.
