Estensimetro video TRViewX

diametraleassialedi tensione

Panoramica

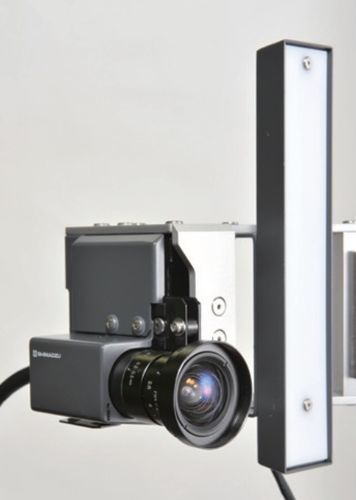

TRViewX è un estensimetro video digitale senza contatto che offre misurazioni di allungamento ad alta precisione e la possibilità di misurare variazioni di larghezza. È progettato per un'ampia gamma di prove sui materiali, in particolare film, fogli e altre provette sottili o strette, e può funzionare all'interno di camere termostatiche per prove in atmosfera controllata senza contatto con il campione. TRViewX garantisce precisione di allungamento secondo ISO 9513 Classe 0,5 e JIS B 7741 Classe 0,5, e precisione di misura della larghezza secondo ISO 9513 Classe 1 e JIS B 7741 Classe 1. È conforme alle norme di trazione per materie plastiche ISO 527, JIS K7161 e ASTM D638 e supporta provette con lunghezza di riferimento 75 mm (tipo A1).

Caratteristiche

• Misurazioni di allungamento ad alta precisione (ISO 9513 Classe 0,5 / JIS B 7741 Classe 0,5)
• Funzionalità di misura della larghezza (ISO 9513 Classe 1 / JIS B 7741 Classe 1)
• Misurazione ottica/video senza contatto adatta a film, fogli e provette strette
• Opzioni modello: fotocamera singola o doppia
• Illuminazione LED ad alta intensità

Integrazione software
Integrazione completa con il software di prova Trapezium X per acquisizione dati sincronizzata, acquisizione immagini e inclusione delle immagini nei report.

Applicazioni (documenti selezionati)
Documents | Creation Date
Value Determination with Video Type Non-Contact Extensometer (ISO 10113:2020) | 2024-03-06
MMB Test of CFRP in Conformance with ASTM D6671 - Material Testing System | 2017-10-04
Shear Test of Composite Material (V-Notched Rail Shear) - Material Testing System | 2017-06-27

Video (esempi)

• TRViewX Non-Contact Digital Video Extensometer - Example of Plastic Measurements
• TRViewX Non-Contact Digital Video Extensometer - Example of Open Hole CFRP Plate Measurements

Specifiche tecniche

• Principio di misura: estensimetro video digitale senza contatto
• Precisione allungamento: ISO 9513 Classe 0,5 / JIS B 7741 Classe 0,5
• Precisione larghezza: ISO 9513 Classe 1 / JIS B 7741 Classe 1
• Norme applicabili: ISO 527, JIS K7161, ASTM D638 (supporta provette tipo A1, lunghezza di riferimento 75 mm)
• Tipi di provette: film, fogli, materiali sottili o stretti, provette per prove in atmosfera controllata
• Opzioni modello: configurazioni a fotocamera singola e doppia
• Illuminazione: LED ad alta intensità
• Software: integrazione con Trapezium X per acquisizione immagini e report
