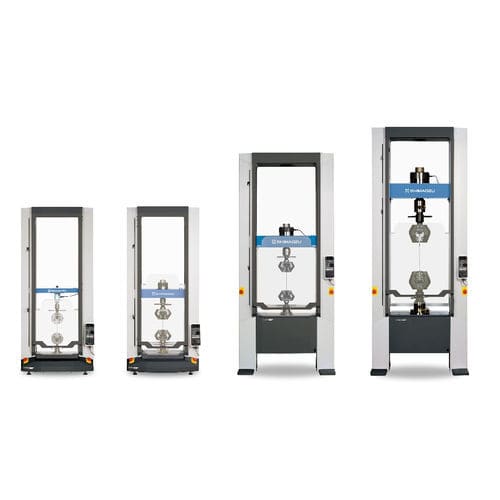

Macchina per prova di compressione AGS-X2 series

di tensionea motorecontrollata da computer

Panoramica
La serie AUTOGRAPH AGS-X2 di Shimadzu offre soluzioni di prova pratiche per un'ampia gamma di applicazioni di trazione e compressione. Abbina controllo avanzato, funzionamento intuitivo e funzioni di sicurezza in un design compatto adatto a controllo qualità e R&S.

Software
Fornito di serie con il software di elaborazione dati TRAPEZIUM X-V per controllo e analisi completi delle prove. TRAPEZIUM LITE X è disponibile come opzione entry-level per ottimizzare i flussi di lavoro del controllo qualità.

Rapporto costo-performances
AGS-X2 fornisce capacità di prova pratiche ed economiche. L'auto-tuning in tempo reale dei parametri di controllo utilizza dati di forza e deformazione misurati per semplificare il controllo di sforzo e deformazione. La funzione AUTOTUNING supporta il controllo per deformazione secondo ISO 6892.

Esempi di applicazione (tabella)
FERRO E ACCIAIO — Controllo di sforzo convenzionale e crescente richiesta di prove di trazione con controllo per deformazione. Norme applicabili: ISO 6892, JIS Z2241.
PLASTICHE E RESINE — Misura del modulo in domini di deformazione molto ridotti richiesti dalle norme. Norme applicabili: ISO 527, ISO 178, JIS K7171.
CERAMICA — Campioni sensibili a spostamenti microscopici richiedono controllo preciso dall'inizio della prova.

Celle di carico ad alta precisione e misurazione
Il sistema supporta un'ampia gamma garantita di precisione delle celle di carico da 1/500 a 1/1, consentendo la maggior parte delle prove senza cambiare celle o utensili. Il campionamento ad alta velocità a 1 ms riduce le perdite di variazioni di resistenza e migliora la fedeltà della curva sforzo-deformazione (S–S).

Sicurezza migliorata

• Funzione di sicurezza: arresta la macchina se le variazioni di forza superano un livello preimpostato durante il montaggio del provino o il ritorno.
• Limitatori di corsa one-touch: impostazione semplice dei limiti di corsa tramite interruttore.
• Coperchio di protezione: protezione scorrevole per controllare la dispersione dei provini; interblocco che disabilita la prova quando aperto.
• Interruttori di emergenza doppi: forniti su entrambi i lati per telai da 20 kN–300 kN.

Spazio di lavoro più intelligente — Funzioni nuove e migliorate
Funzioni nuove e migliorate rendono le prove più semplici ed efficienti. Caratteristiche principali:

• Coperchio di protezione: protezione di sicurezza scorrevole verticalmente con interblocco; apertura con una mano.
• Limitatori di corsa one-touch: funzionamento pinch-and-slide con bloccaggio sicuro dei limiti della traversa.
• Cella di carico: tipo ad alta precisione con accuratezza ±0,5% del valore indicato; valore nominale memorizzato nel cavo di calibrazione e riconosciuto automaticamente alla connessione.
• Traversa: velocità di prova fino a 2.000 mm/min e ritorno fino a 2.200 mm/min (telaio 20 kN) per ridurre i cicli di prova ripetitivi.
• Giunto comune per trazione e compressione (20–300 kN): giunto unico per facilitare lo scambio degli utensili e design sicuro di sganciamento.
• Pannello operativo principale: creare e memorizzare condizioni di prova per operare senza PC; manopola jog per il controllo incluso l'estensometro automatico; angolo del pannello regolabile; lingua display selezionabile (inglese/cinese).
• Interruttori di emergenza: interrompono l'alimentazione all'amplificatore servo per arrestare istantaneamente il movimento della traversa in emergenza.

Download & Documentazione
Brochure prodotto, documentazione accessori (morse, piastre di compressione, utensili) e note applicative per prove tessili e di trazione sono disponibili in PDF scaricabili nella pagina prodotto.

Specifiche tecniche

• Serie prodotto: AUTOGRAPH AGS-X2 Series
• Software inclusi: TRAPEZIUM X-V (standard); TRAPEZIUM LITE X (opzione entry-level)
• Intervallo di precisione celle di carico: 1/500 a 1/1
• Accuratezza celle alta precisione: ±0,5% del valore indicato (tipo alta precisione)
• Velocità di campionamento: 1 ms
• Velocità traversa (telaio 20 kN): prova 2.000 mm/min, ritorno 2.200 mm/min
• Caratteristiche di sicurezza: limitatori di corsa one-touch, coperchio di protezione con interblocco, interruttori di emergenza doppi (20–300 kN)
• Giunto comune per trazione e compressione (20–300 kN)
• Pannello operativo principale: condizioni di prova programmabili, controllo jog, pannello mobile, lingua display selezionabile (inglese/cinese)
• Norme di riferimento: ISO 6892, ISO 527, ISO 178, JIS Z2241, JIS K7171
