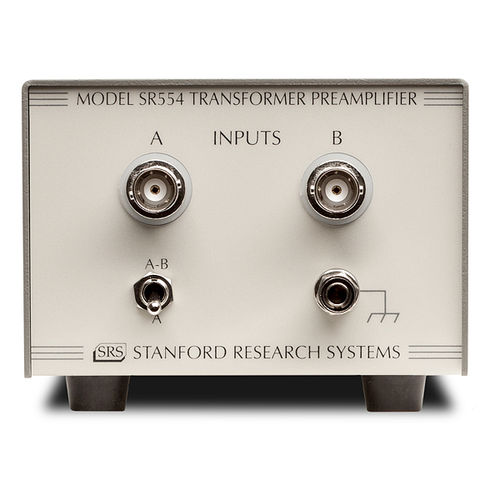

Preamplificatore di tensione SR554

benchtopa basso rumore

L'SR554 è un preamplificatore a basso rumore, con accoppiamento a trasformatore, ottimizzato per impedenze di sorgente comprese tra 0,05 Ω e 1 kΩ. Con un rumore di ingresso di soli 0,1 nV/√Hz, l'SR554 può essere utilizzato in un'ampia gamma di applicazioni a basso rumore. È il preamplificatore ideale per le applicazioni di rilevamento sincrono a bassa temperatura, dove l'isolamento tra il campione sperimentale e l'amplificatore lock-in è fondamentale. L'SR554 è un preamplificatore a basso rumore, con accoppiamento a trasformatore, ottimizzato per impedenze di sorgente comprese tra 0,05 Ω e 1 kΩ. Con un rumore di ingresso di soli 0,1 nV/√Hz, l'SR554 può essere utilizzato in un'ampia gamma di applicazioni a basso rumore. È il preamplificatore ideale per le applicazioni di rilevamento sincrono a bassa temperatura, dove l'isolamento tra il campione sperimentale e l'amplificatore lock-in è fondamentale. L'SR554 può funzionare in due modalità. In modalità "bypassata", lo strumento è semplicemente un trasformatore passivo con un rapporto di spire pari a 100, che fornisce un guadagno di tensione complessivo pari a 100. In modalità "non bypassata", lo strumento è semplicemente un trasformatore passivo con un rapporto di spire pari a 100. In modalità "non bypassata", viene aggiunto un amplificatore supplementare con un guadagno di 5 che porta il guadagno a 500 e fornisce un'uscita a bassa impedenza (<1 Ω). In modalità bypassata, l'SR554 non richiede alimentazione esterna. Quando si utilizza l'amplificatore di uscita, è necessario fornire una tensione di ±20 VCC. Per alimentare l'SR554 è possibile utilizzare il connettore del preamplificatore sui lock-in SRS.
