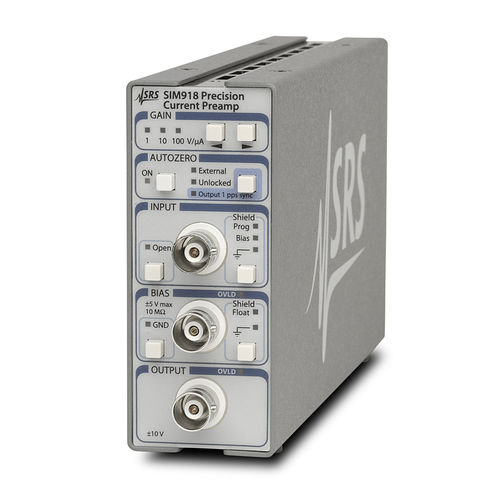

Preamplificatore di corrente SIM918

di precisioneelettronicolarghezza di banda

Il preamplificatore di corrente SIM918 è ideale nelle applicazioni in cui la tensione di offset in ingresso deve essere mantenuta al minimo. La differenza di tensione continua tra i due ingressi (ingresso in corrente e bias di tensione) viene misurata accuratamente ogni 2 secondi e annullata. Il risultato è un amplificatore di corrente con una tensione di offset in ingresso inferiore a 10 µV. Questa funzione di autoazzeramento può essere attivata o inibita a distanza o dal pannello frontale, per offrire flessibilità nelle applicazioni sensibili. Come amplificatore di corrente, il SIM918 offre un rumore di ingresso di soli 15 fA/√Hz e un guadagno di corrente regolabile (da 106 a 108 V/A). L'intervallo di tensione di uscita è di ±10 V per tutte le impostazioni di guadagno. La corrente di polarizzazione in ingresso è inferiore a 2 pA (CC) e lo strumento ha una larghezza di banda fino a 22 kHz (in funzione del guadagno). È presente un ingresso di polarizzazione in tensione per impostare il potenziale di massa virtuale su una sorgente CC esterna. Questo ingresso può avere un range di ±5 V. La tensione di bias può essere messa a terra internamente. È presente anche un ingresso/uscita di sincronizzazione automatica. In modalità di autozero interno, questa porta fornisce un'uscita a un impulso al secondo (pps) sincronizzata con il circuito di commutazione interno. In modalità esterna, un segnale di ingresso da 0,9 a 1,1 pps genera il riferimento per la sincronizzazione della circuiteria. Il SIM918 offre la massima flessibilità per il cablaggio e la messa a terra. Lo schermo del BNC dell'ingresso di corrente può essere commutato tra la massa del telaio, la tensione di polarizzazione o l'ingresso Program del pannello posteriore (che può essere lasciato flottante, se lo si desidera). Con l'ingresso Program, l'utente può fornire un potenziale di eccitazione a un esperimento attraverso il conduttore di schermatura del cavo di ingresso, mentre la corrente eccitata scorre attraverso il conduttore centrale verso il SIM918.
