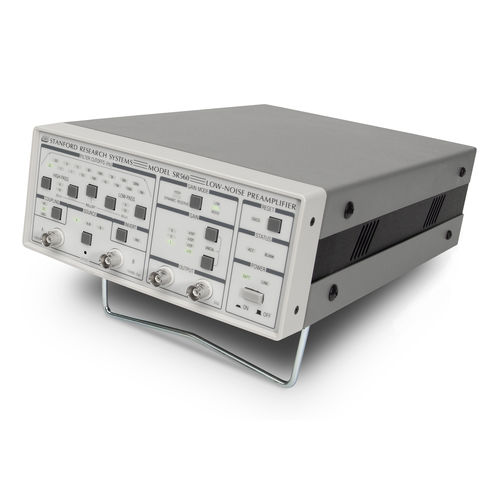

Preamplificatore di tensione SR560

differenzialeguadagnoa basso rumore

L'SR560 è un preamplificatore ad alte prestazioni e a basso rumore, ideale per un'ampia gamma di applicazioni, tra cui le misure a bassa temperatura, il rilevamento ottico e l'ingegneria audio. Ingressi L'SR560 ha un front-end differenziale con un rumore di ingresso di 4 nV/√Hz e un'impedenza di ingresso di 100 MΩ. I grafici seguenti mostrano i contorni completi della figura di rumore. Gli ingressi dell'SR560 sono completamente flottanti (gli schermi BNC non sono collegati alla massa del telaio). Sia la massa dell'amplificatore che la massa del telaio sono disponibili sul pannello posteriore per una maggiore flessibilità nella messa a terra dello strumento. L'annullamento dell'offset d'ingresso si ottiene con un potenziometro sul pannello frontale, accessibile con un piccolo cacciavite. Oltre agli ingressi di segnale, un ingresso di soppressione TTL sul pannello posteriore consente di disattivare e attivare rapidamente il guadagno dello strumento. Questo è utile per prevenire il sovraccarico del front-end. Il guadagno si spegne 5 µs dopo che il livello TTL diventa alto e si riaccende entro 10 µs dopo che il segnale TTL diventa basso. Uscite Due connettori BNC di uscita isolati forniscono uscite da 600 Ω e 50 Ω. Entrambe sono in grado di pilotare 10 Vpp nei rispettivi carichi. Due uscite di alimentazione sul pannello posteriore forniscono fino a 200 mA di ±12 VCC riferiti alla massa dell'amplificatore. Le uscite forniscono un'alimentazione CC pulita da utilizzare come sorgente di bias. Guadagno I guadagni sono selezionabili da 1 a 50.000 in una sequenza di 1-2-5. Una funzione di guadagno regolabile consente di specificare il guadagno come percentuale di una qualsiasi delle impostazioni di guadagno fisse con una risoluzione dello 0,5%. Il guadagno può essere assegnato selettivamente prima dei filtri per ottimizzare le prestazioni di rumore o dopo i filtri per ridurre la suscettibilità ai sovraccarichi.
