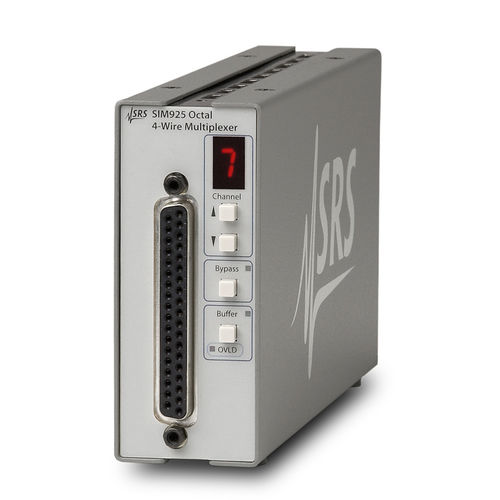

Multiplexer modulo SIM925

analogicomulticanale

Il SIM925 è un multiplexer a otto canali di ingresso e quattro fili per applicazioni di segnali a basso livello. Le misure con conduttori Kelvin sono supportate con il buffering opzionale dei due conduttori di rilevamento. Il buffer può essere escluso per formare un semplice interruttore a 4 poli/8 vie basato su relè. I moduli multipli possono essere collegati in cascata, consentendo possibilità di rete illimitate. Il SIM925 è un multiplexer a otto canali di ingresso e quattro fili per applicazioni con segnali di basso livello. Le misure con conduttori Kelvin sono supportate con il buffering opzionale dei due conduttori di rilevamento. Il buffer può essere escluso per formare un semplice interruttore a 4 poli/8 vie basato su relè. I moduli multipli possono essere collegati in cascata, consentendo possibilità di rete illimitate. La circuiteria di controllo digitale del SIM925 è progettata con una speciale architettura clock-stopping in cui il microcontrollore viene attivato solo quando si modificano le impostazioni dell'interruttore. Questo garantisce che nessun rumore digitale contamini i segnali analogici di basso livello. Schema a blocchi del SIM925 Le impostazioni possono essere modificate dal pannello frontale o tramite l'interfaccia remota. Le impostazioni del multiplexer possono anche essere interrogate. Se armato, il modulo genera un segnale di stato per avvisare l'utente di una condizione di sovraccarico. Il SIM925 può essere utilizzato al di fuori del mainframe SIM alimentandolo con le tensioni CC necessarie. Il SIM925 può essere utilizzato direttamente con il ponte di resistenza CA SIM921, il monitor diodi SIM922A o il monitor RTD SIM923A per leggere molti sensori di temperatura. Può anche essere utilizzato per indirizzare più sorgenti di segnale a un amplificatore lock-in, automatizzando così le operazioni di recupero del segnale.
