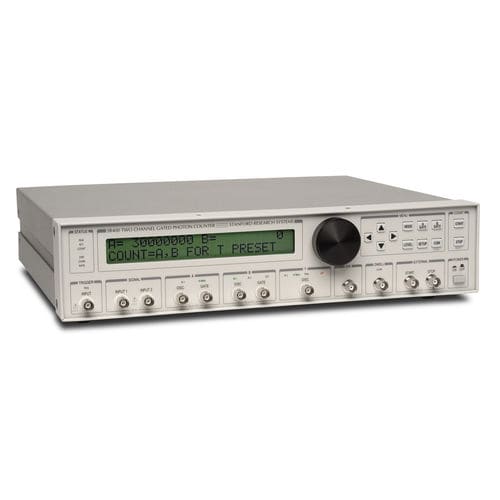

Contatore di fotoni SR400

binariodigitaleelettronico

Il contatore di fotoni SR400 a doppio canale con gate offre un approccio pratico e integrato al conteggio dei fotoni che evita la complessità e le spese dei vecchi sistemi di conteggio. Non è più necessario mescolare e abbinare amplificatori, discriminatori, generatori di gate e contatori. L'SR400 combina tutti questi moduli in un unico strumento integrato e controllato da microprocessore. Compiti di misura complessi come la sottrazione dello sfondo, il rilevamento sincrono, la compensazione della sorgente e la correzione del pile-up possono essere eseguiti facilmente con l'SR400. Contatori L'SR400 dispone di due canali indipendenti che possono contare a velocità fino a 200 MHz. Le diverse modalità di conteggio consentono di contare per un tempo fisso, fino alla ricezione di un certo numero di conteggi o per un numero fisso di trigger. Ciascun canale di conteggio dispone di un proprio generatore di gate che fornisce gate di conteggio della durata di 5 ns o di 1 s. I gate possono essere impostati in una posizione fissa rispetto al segnale di trigger o scansionati per misurare le durate o recuperare forme d'onda variabili nel tempo. Gli ingressi effettivi ai contatori possono essere visualizzati come impulsi di livello NIM dalle uscite del discriminatore sul pannello frontale. Gli impulsi discriminati sono negativi e vanno da 0 a -0,7 V. Le uscite DISC sono molto utili per regolare le soglie del discriminatore o la temporizzazione del gate. Diagramma a blocchi SR400 Ingressi di segnale e discriminatori Entrambi gli ingressi del segnale analogico (A e B) sono terminati internamente a 50 Ω. Gli ingressi accettano segnali tra ±300 mV e sono protetti a ±5 VCC. Ciascun ingresso è seguito da un amplificatore da CC a 300 MHz, che consente di rilevare impulsi di appena 10 mV. Se è necessaria una sensibilità aggiuntiva
