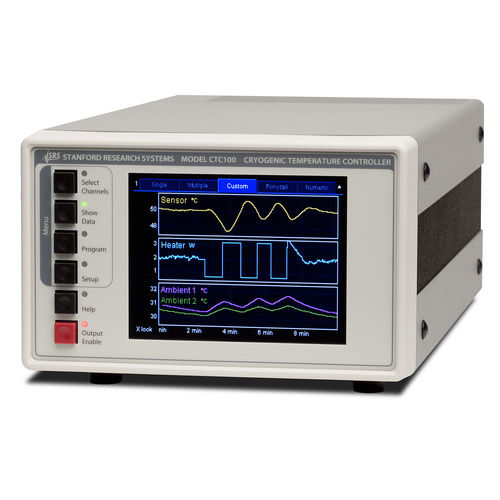

Controllore di temperatura con display digitale CTC100

PIDad uso industrialevia Ethernet

ntroduzione del nuovo termoregolatore criogenico CTC100, uno strumento ad alte prestazioni in grado di monitorare e controllare le temperature con una risoluzione in millikelvin. Il controllore di temperatura criogenica CTC100 è configurato per adattarsi a un'ampia gamma di applicazioni industriali e di ricerca. Il sistema è composto da quattro ingressi per sensori, due uscite alimentate e quattro uscite analogiche di tensione e fino a sei loop di controllo di retroazione. Sono disponibili quattro I/O analogici di uso generale e otto digitali, oltre a funzioni di autotuning per l'impostazione automatica dei parametri PID. Il CTC100 offre quattro ingressi di temperatura che possono leggere RTD, termistori e diodi. Ciascun canale di ingresso di temperatura ha un proprio ADC a 24 bit con undici intervalli di ingresso ed è dotato di una propria sorgente di corrente di eccitazione indipendente. Sono incluse curve di calibrazione standard per una varietà di sensori e possono essere inserite curve di calibrazione personalizzate fino a 400 punti ciascuna. Ogni ingresso del sensore è dotato di allarmi di livello alto e basso o di velocità di variazione. Gli ingressi dei sensori possono essere filtrati con un filtro passa-basso per ridurre il rumore e/o differenziati con un altro canale. Uscite di tensione alimentate e analogiche Il CTC100 dispone di due uscite di riscaldamento che possono erogare ciascuna fino a 100 W di potenza a un riscaldatore da 25 Ω. Inoltre, quattro canali I/O di tensione analogica possono essere utilizzati per pilotare i riscaldatori con l'aiuto di un amplificatore esterno. Controllo a retroazione PID Grazie alla disponibilità di un massimo di sei loop di controllo di retroazione, il CTC100 è in grado di fornire un controllo preciso della temperatura di ciascuna uscita del riscaldatore, regolando continuamente la potenza del riscaldatore. È possibile selezionare uno qualsiasi dei canali del CTC100 come ingresso per ciascun loop di retroazione. Le costanti di tempo di retroazione possono essere regolate tra 200 ms e 10 ore.
