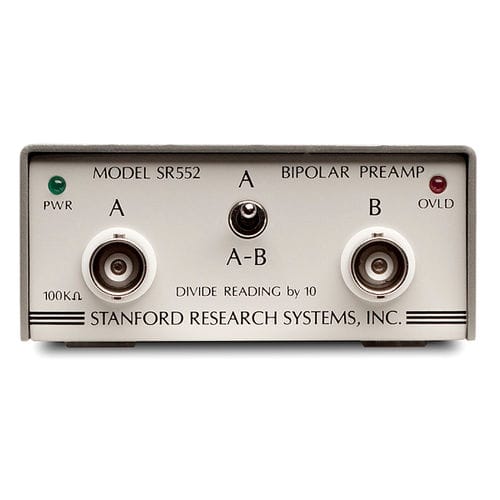

Amplificatore di tensione SR552

benchtop

1.4 nV/√Hz di rumore in ingresso Ingresso BJT, impedenza di ingresso 100 kΩ Guadagno di 10, 20, 50 o 100 Ingressi single-ended e differenziali Ingresso accoppiato in CA Alimentato da amplificatori lock-in SRS Il preamplificatore di tensione SR552, prodotto da Stanford Research Systems, è progettato per funzionare con gli amplificatori lock-in SRS, che aggiungono un guadagno di 10, 20, 50 o 100 dove è più necessario, proprio durante l'esperimento. Il preamplificatore di tensione SR552 è progettato per funzionare con gli amplificatori lock-in SRS, fornendo un guadagno dove è più necessario, proprio durante l'esperimento. Il preamplificatore riduce al minimo il rumore e il pick-up nelle linee di collegamento e può ridurre i tempi di misura negli esperimenti con rumore limitato. L'SR552 si differenzia dall'SR550 per il design del front-end bipolare. L'SR552 ha un rumore d'ingresso inferiore e un'impedenza d'ingresso corrispondentemente più bassa (100 kΩ contro 100 MΩ) rispetto all'SR550. Quando viene utilizzato con l'SR510 o l'SR530, il guadagno del preamplificatore viene impostato automaticamente dal lock-in. Quando viene utilizzato con l'SR850, l'SR810 o l'SR830, il guadagno è sempre impostato su 100. I segnali di alimentazione e di controllo provengono dal lock-in tramite un cavo a 9 pin (in dotazione). L'SR552 può anche funzionare in modo indipendente applicando le tensioni di alimentazione appropriate (±20 VCC, +5 VCC).
