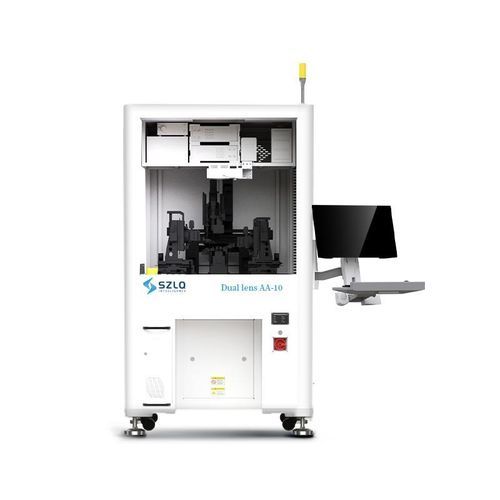

Sistema di allineamento meccanico Dual lens AA-10-z

otticoper dispositivo otticoarray di fibre ottiche e di guida d'onda

Il sistema a doppia lente AA-10-z è un dispositivo di allineamento attivo sviluppato per l'accoppiamento sincrono di doppie lenti. Una piattaforma di posizionamento nano-lineare azionata da motore a trasmissione diretta offre elevata efficienza, stabilità e precisione di accoppiamento. La macchina integra due sistemi attivi di accoppiamento e montaggio ad alta precisione a sei gradi di libertà, guida visiva ad alta precisione, calibrazione visiva superiore/inferiore, retroazione della pressione LENS e controllo della forza, dosaggio automatico e polimerizzazione UV automatica, e un piano portante a temperatura controllata opzionale — adatta sia alla convalida in piccoli lotti che alla produzione su larga scala.

Caratteristiche principali

• Due sistemi attivi di accoppiamento e montaggio ad alta precisione a sei gradi di libertà
• Piattaforma di posizionamento nano-lineare a trasmissione diretta per maggiore efficienza e precisione di accoppiamento
• Guida visiva ad alta precisione con calibrazione visiva superiore e inferiore
• Retroazione pressione LENS e controllo della forza di contatto
• Dosaggio preciso automatico e polimerizzazione UV automatica
• Piano portante a temperatura controllata (opzionale)
• Sistema di smorzamento vibrazioni a galleggiamento d'aria ad alta efficienza
• Interfaccia software intuitiva, alta compatibilità delle attrezzature e cambio rapido degli utensili
• Design compatto per integrazione facilitata

Aree di applicazione

• Fotonica
• Dispositivi di potenza
• Dispositivi RF a microonde
• Settore dei veicoli a nuova energia

Caratteristiche / Specifiche tecniche

• Ambiente operativo: Temperatura 22°C ± 2°C; Umidità 55% ± 5%
• Precisione di ripetibilità del posizionamento degli assi lineari accoppiati: ±100 nm
• Peso dell'apparecchiatura: Circa 650 kg
• Sorgente di pressione positiva: Pressione ≥ 0,5 MPa; diametro di collegamento: 8 mm
• Sorgente di pressione negativa: Grado di vuoto ≤ -80 KPa; diametro di collegamento: 8 mm (pompa per vuoto opzionale)
• Adsorbimento LENS a vuoto con retroazione di controllo della forza
• Posizionamento del dosaggio e retroazione del controllo della forza di contatto
