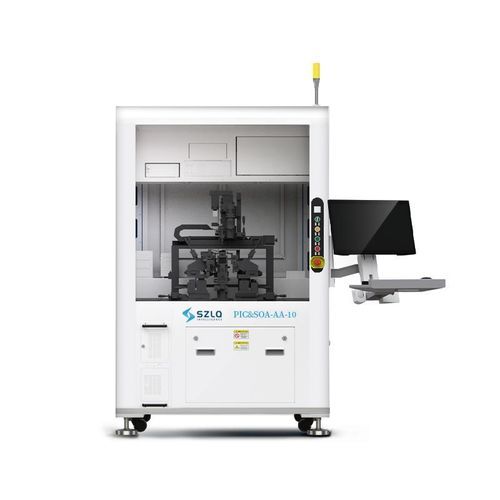

Sistema di allineamento di alta precisione PIC&SOA-AA-10

automatico

Il PIC&SOA-AA-10 è un sistema di accoppiamento attivo per il montaggio di PIC e SOA, progettato per stabilizzare la qualità del prodotto e aumentare la resa produttiva tramite un allineamento preciso e un'automazione di processo efficiente. Integra due unità di montaggio attive a sei gradi di libertà e numerose funzioni di controllo e automazione ad alta precisione.

Caratteristiche principali

• Due sistemi di montaggio attivi a sei gradi di libertà per un allineamento preciso.
• Controllo temperatura del piano portante: 20–80°C, ±0,5°C.
• Guida visiva ad alta precisione e retroazione di pressione per allineamento in anello chiuso.
• Dosaggio automatico e preciso con polimerizzazione UV integrata.
• Sistema di smorzamento a galleggiamento d'aria per isolare vibrazioni esterne e migliorare la resa.
• Alta compatibilità: attrezzature intercambiabili e commutazione software per rapido cambio modello e produzione industriale.

Aree di applicazione

• Fotonica
• Dispositivi di potenza
• Produzione di dispositivi microonde/RF
• Settore dei veicoli a nuova energia

Caratteristiche / Specifiche tecniche

• Controllo temperatura del piano: 20~80℃, ±0,5℃
• Precisione di ripetibilità del posizionamento degli assi lineari accoppiati: ±100 nm
• Peso dell'apparecchiatura: ca. 650 kg
• Sorgente di pressione positiva: Pressione ≥ 0,5 MPa; diametro di collegamento: 8 mm
• Sorgente di pressione negativa: Grado di vuoto ≤ -80 kPa; diametro di collegamento: 8 mm; pompa del vuoto opzionale
• Capacità aggiuntive: adsorbimento a vuoto SOA + bloccaggio con ganasce elettriche; alimentazione per sonda di zapping automatica; dispositivo di controllo temperatura PIC con dissipazione ad aria e sonde automatiche PIC; retroazione di pressione finale; dosaggio automatico e polimerizzazione UV automatica; sistema di smorzamento a galleggiamento d'aria.
