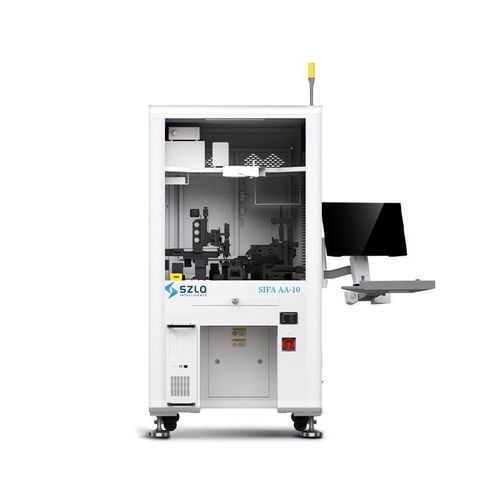

Sistema di accoppiamento SIFA AA-10

SIFA AA-10 è un dispositivo di accoppiamento progettato per lo sviluppo di prodotti T/RX-FA. Fornisce erogazione automatica, polimerizzazione UV e controllo con feedback di forza, integrando hardware e software per la validazione su piccola scala e la produzione su larga scala.

Caratteristiche principali

• Sistema di montaggio dell'accoppiamento efficiente e preciso
• Sistema di livellamento automatico del piano
• Guida visiva per l'allineamento
• Feedback preciso e in tempo reale della pressione nelle direzioni X/Z del FA
• Erogazione automatica
• Polimerizzazione UV automatica
• Sistema di assorbimento degli urti a galleggiamento d'aria per una maggiore stabilità
• Interfaccia software user-friendly con cambio rapido del software
• Sistema di accoppiamento sviluppato internamente con alta compatibilità dei dispositivi
• Sostituzione agevole degli attrezzi

Aree di applicazione

• Fotonica
• Dispositivi di potenza
• Campo dei dispositivi RF a microonde
• Settore dei veicoli a nuova energia

Caratteristiche / Specifiche tecniche

• Ambiente operativo: Temperatura 22°C ± 2°C; Umidità 55% ± 5%
• Precisione di posizionamento ripetibile degli assi lineari accoppiati: ±100 nm
• Peso dell'apparecchiatura: Circa 600 kg
• Sorgente di pressione positiva: Pressione ≥ 0,5 MPa; diametro di ricezione: 8 mm
• Sorgente di pressione negativa: Grado di vuoto ≤ -80 kPa; diametro di ricezione: 8 mm (pompa del vuoto opzionale)
• Adsorbimento a vuoto FA + serraggio con ganasce elettriche con feedback di controllo della forza
• Posizionamento di erogazione e feedback di controllo della forza di contatto

Compatibilità e opzioni

• Progettato per convalida R&S e scalabile per linee di produzione
• Pompa per vuoto opzionale e attrezzature personalizzabili
• Alta compatibilità con vari dispositivi e moduli FA
• Cambio rapido del software per adattare le ricette di processo
