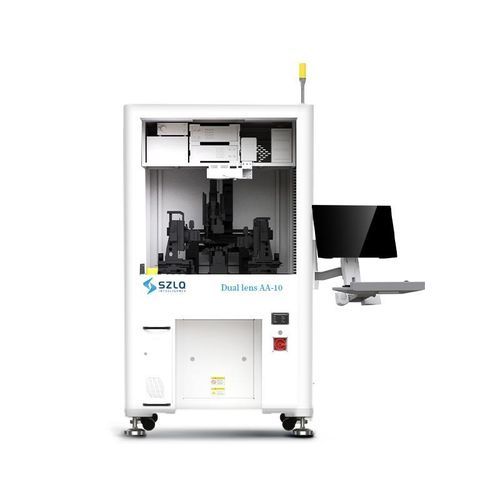

Sistema di allineamento ottico Dual lens AA-10

per dispositivo otticoarray di fibre ottiche e di guida d'ondaindustriale

Dual-lens AA-10 è un'apparecchiatura di allineamento attivo progettata per prodotti di accoppiamento sincrono a doppia lente. È dotata di due sistemi di accoppiamento e montaggio attivi ad alta precisione a sei gradi di libertà, di un piano portapezzi a controllo di temperatura e di guida visiva. Il progetto bilancia compatibilità e stabilità, con utensili a cambio rapido e commutazione software per adattarsi a più tipi di macchina.

Funzioni chiave

• Due set di sistemi di accoppiamento e montaggio attivi a sei gradi di libertà ad alta precisione
• Piano portapezzi con controllo temperatura ad alta precisione
• Guida visiva ad alta precisione con calibrazione visiva superiore e inferiore
• Feedback preciso della pressione della lente
• Dispensing automatico e polimerizzazione UV automatica
• Sistema di smorzamento vibrazioni a galleggiamento d'aria ad alta efficienza
• Utensili a cambio rapido e commutazione software per compatibilità dei modelli

Opzioni aggiuntive / caratteristiche

• Personalizzazione
• Localizzazione
• Calibrazione automatica

Aree di applicazione

• Fotonica
• Dispositivi di potenza
• Dispositivi RF a microonde
• Settore dei veicoli a nuova energia

Vantaggi / componenti

• Controllo della forza dell'ugello combinato con aspirazione a vuoto
• Componenti di posizionamento visivo superiore e inferiore
• Utensili per prodotto
• Componenti di dispensing e moduli di visione superiore e polimerizzazione UV
• Sorgente di pressione positiva: pressione ≥ 0,5 MPa; diametro di attacco: 8 mm
• Sorgente di pressione negativa: grado di vuoto ≤ -80 kPa; diametro di attacco: 8 mm (pompa per vuoto opzionale)

Specifiche tecniche

• Controllo temperatura piano portapezzi: 20 ~ 80 °C, ±0,5 °C (opzionale)
• Precisione di posizionamento ripetibile degli assi lineari accoppiati: ±100 nm
• Peso dell'apparecchiatura: circa 650 kg
