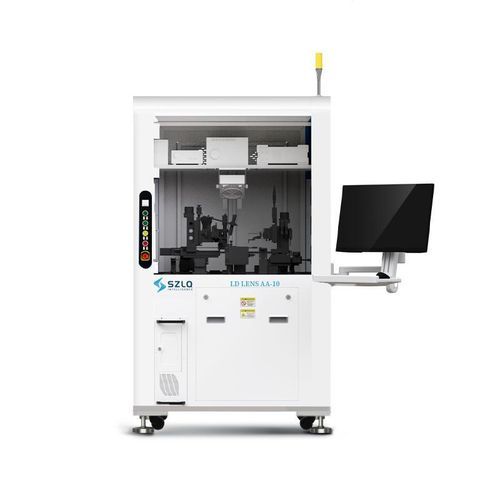

Sistema di allineamento di alta precisione LD LENS AA-10

automatico

Panoramica:
LD LENS AA-10 è un sistema di accoppiamento e posizionamento ad alta precisione progettato per l'accoppiamento e il montaggio LD LENS, offrendo accoppiamento attivo a sei gradi di libertà e funzioni di controllo e automazione integrate per una produzione stabile e ripetibile.

Funzioni e caratteristiche chiave:

• Accoppiamento e montaggio attivi a sei gradi di libertà
• Banco con controllo della temperatura per la stabilità del processo
• Guida visiva ad alta precisione con componenti di posizionamento superiore/inferiore
• Feedback preciso della pressione sotto LENS
• Controllo della forza dell'ugello combinato con adsorbimento a vuoto
• Dispenser automatico e polimerizzazione UV automatica per integrazione del processo
• Sistema di smorzamento a galleggiamento d'aria per isolamento dalle vibrazioni
• Interfaccia software intuitiva con cambio rapido delle ricette e alta compatibilità
• Sostituzione agevole degli attrezzi per supportare dalla validazione in piccolo lotto alla produzione di massa
• Configurazione personalizzabile con funzionalità di calibrazione automatica

Aree di applicazione:

• Fotonica
• Dispositivi di potenza
• Dispositivi RF a microonde
• Settore dei veicoli a nuova energia

Caratteristiche tecniche / specifiche:

• Controllo temperatura banco: 20~80 °C, ±0,5 °C (opzionale)
• Precisione di posizionamento ripetibile degli assi lineari accoppiati: ±100 nm
• Peso dell'apparecchiatura: circa 650 kg
• Sorgente pressione positiva: Pressione ≥ 0,5 MPa; diametro di collegamento: 8 mm
• Sorgente pressione negativa: Grado di vuoto ≤ -80 kPa; diametro di collegamento: 8 mm (pompa del vuoto opzionale)
• Controllo della forza dell'ugello combinato con adsorbimento a vuoto
• Include attrezzatura per il prodotto e capacità di dosaggio automatico
