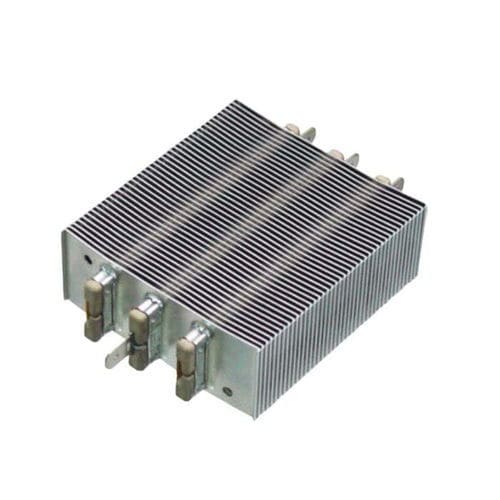

Aerotermo elettrico MSH series

ACDCad aria calda

Panoramica
I riscaldatori d'aria PTC tipo MSH di KLC sono progettati con controllo di riscaldamento multistadio che consente a uno, due o tre tubi riscaldanti di funzionare in modo indipendente. Questa configurazione a stadi offre potenza di riscaldamento modulabile, ridotto consumo energetico e maggiore durata. Gli elementi PTC si autoregolano in funzione del flusso d'aria applicato: maggiore flusso d'aria aumenta la potenza termica, temperature ambiente più alte riducono la potenza di uscita PTC.

Caratteristiche e vantaggi principali

• Autoregolazione guidata dal flusso d'aria
• Controllo multistadio (1, 2 o 3 tubi) per potenza regolabile
• Funzionamento efficiente: attiva solo le fasi richieste
• Adattabile a temperature ambiente alte e basse
• Maggiore durata grazie al ciclaggio degli elementi e alla minore sollecitazione
• Sicurezza: l'autoregolazione PTC previene il surriscaldamento
• Applicabile a riscaldamento VE, gestione termica batterie, HVAC e processi industriali di essiccazione

Punti tecnici

• Gamma di tensione: 12 V ~ 600 V AC/DC (personalizzabile)
• Opzioni di potenza: design multistadio per uscita variabile
• Mezzo di riscaldamento: riscaldamento ad aria con costruzione a tubo
• Opzioni di controllo: compatibile con cablaggio personalizzato e commutazione delle fasi di potenza
• Sicurezza: protezione dal surriscaldamento tramite autoregolazione PTC
• Personalizzazione: dimensioni, disposizione dei tubi e cablaggio delle fasi disponibili su richiesta

Applicazioni tipiche

• Riscaldamento abitacolo, sbrinamento e riscaldamento ausiliario per veicoli elettrici
• Sistemi di gestione termica delle batterie (BTMS) — riscaldamento multistadio per stabilizzare la temperatura
• HVAC e unità di trattamento aria — riscaldamento regolabile nei sistemi di ventilazione
• Apparecchiature industriali — essiccazione, deumidificazione e riscaldamento controllato dell'aria

Numerazione delle parti e note

• Esempio di designazione fin pitch PTC: MSH-XXXXM — potenze basate su passo alette 1,68 mm (M); passo 2,6 mm (B) ≈ 90% della potenza M
• Isolamento: S = singolo (base potenze); D = doppio (riduce potenza ≈ 10%; costo aumentato ~20–30%)
• Alcuni kit di accessori non includono il termostato per riscaldatori con corrente di spunto >14 A; l'inclusione del termostato richiede accordo specifico

Opzioni accessori

• PTC + telaio di montaggio (telaio plastico resistente alle alte temperature) — modelli di telaio disponibili per varie lunghezze
• Assemblati completi: PTC + telaio + ventola + accessori — o fornitura separata dei componenti (ventola, termostato, set cavi, fusibile, viteria)

Modelli 3D e supporto progettuale personalizzato
Modelli 3D interattivi e file CAD/STEP disponibili per integrazione e validazione del progetto.

Specifiche tecniche

• Tensione: 12 V ~ 600 V AC/DC (personalizzabile)
• Configurazione: 1, 2 o 3 tubi riscaldanti commutabili indipendentemente
• Mezzo di riscaldamento: flusso d'aria tramite design a tubo
• Opzioni: passo alette M = 1,68 mm o B = 2,6 mm; isolamento S o D; cablaggi e layout personalizzabili
