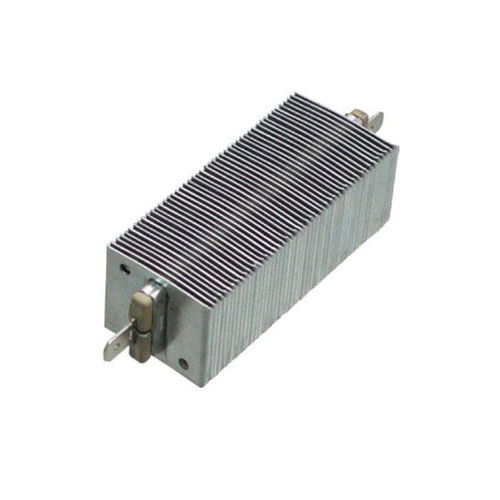

Aerotermo elettrico OH (w) series

da parete

Panoramica
I riscaldatori d'aria PTC tipo OH offrono una potenza termica dipendente dal flusso d'aria: aumentando il flusso d'aria aumentano la resa termica e il consumo elettrico (W). La pagina prodotto include anteprime 3D e tabelle di specifica per facilitare la scelta.

Documentazione e risorse

• Specifiche Tipo OH 200V~240V (tabella)
• Specifiche Tipo OH 100V~120V (tabella)
• Accessori Type OH e esempi di numerazione delle parti
• Datasheet riscaldatore aria PTC (PDF) e visualizzatore modello 3D

Numerazione delle parti e note

• PTC FIN PITCH (formato OH-XXXXM): i valori di potenza (W) nelle tabelle sono riferiti al passo alette 1,68 mm (codice M).
• PTC ISOLAMENTO (formato OH-XXXXM-XXXS / -XXXD): le tabelle si basano sull'Isolamento Singolo (S). Note su Isolamento Doppio (D):
  • Il prezzo dei modelli D è generalmente superiore del 20–30% rispetto ai modelli S.
  • La potenza (W) dei modelli D è approssimativamente il 10% inferiore rispetto ai modelli S.
  • I modelli D non presentano potenziale di elettrodo sulle alette e sono adatti al contatto con materiali conduttivi, ambienti ad alta umidità, requisiti di resistenza agli urti o applicazioni che richiedono maggiore stabilità/qualità (es. automotive).

Specifiche (200V~240V)
Le tabelle delle specifiche per 200V~240V sono disponibili nella pagina prodotto. Gli articoli evidenziati indicano modelli standard a consegna più rapida e costo ottimizzato. I valori di potenza sono riferiti a passo alette 1,68 mm (M) e isolamento singolo (S). Possibilità di personalizzazione per grandi quantità.

Specifiche (100V~120V)
Le tabelle delle specifiche per 100V~120V sono disponibili nella pagina prodotto. Gli articoli evidenziati indicano modelli standard a consegna più rapida e costo ottimizzato. I valori di potenza sono riferiti a passo alette 1,68 mm (M) e isolamento singolo (S). Possibilità di personalizzazione per grandi quantità.

Accessorio

• Telaio di montaggio in plastica resistente alla temperatura (es.: MHF-90, a L) che sostiene in modo sicuro l'elemento riscaldante PTC. Esempio formato numero di assemblaggio: OH-XXXM-XXX2.

Altre note

• I visualizzatori 3D sono disponibili per Tipo OH e Tipo OHW per anteprima geometrica.
• I diagrammi di numerazione e i disegni dimensionali sono forniti nella scheda prodotto per supportare l'integrazione e la progettazione.

Caratteristiche / specifiche tecniche

• Serie prodotto: OH (Tipo OH)
• Manufacturer: KLC Corporation
• Intervalli di tensione: 100V~120V e 200V~240V (tabelle separate)
• Regolazione della potenza: la potenza termica aumenta con il flusso d'aria applicato
• Passo alette di riferimento: 1,68 mm (M)
• Opzioni di isolamento: Singolo (S) — riferimento; Doppio (D) — ≈ -10% di potenza, ≈ +20–30% di prezzo, assenza di potenziale di elettrodo sulle alette
• Modelli standard indicati (tempi di consegna ridotti)
• Personalizzazione: wattaggio, lunghezza e specifiche personalizzabili per grandi quantità
• Accessorio: Telaio di montaggio MHF-90 (plastica resistente alla temperatura, a L)
• Risorse: disegni dimensionali, diagrammi di numerazione, datasheet (PDF) e modelli 3D disponibili nella scheda prodotto
