Aerotermo elettrico SH series

ACmonofaseda parete

Descrizione

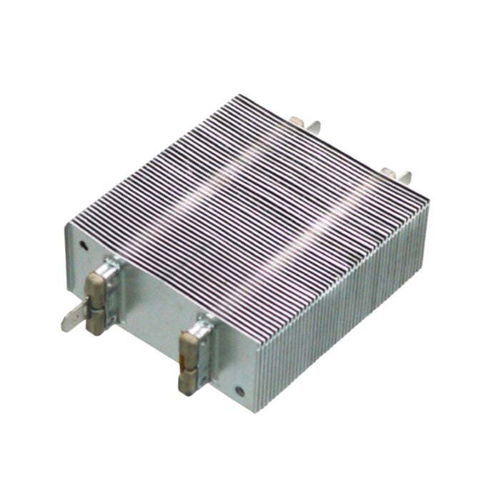

Riscaldatori d'aria PTC Tipo SH: la potenza termica si regola in base al flusso d'aria applicato; maggiore flusso d'aria comporta maggiore potenza e consumo (W). Sono disponibili versioni ad alta tensione.

Punti principali

• Potenza proporzionale al flusso d'aria: aumento del flusso → aumento della potenza (W).
• Disponibile per due gamme di tensione: 200V–240V e 100V–120V.
• Modelli standard evidenziati per tempi di consegna ridotti; wattaggio, lunghezze e specifiche personalizzabili per grandi quantità.

Numerazione delle parti
Lo schema di numerazione identifica prefisso modello (SH-), codice passo alette (M), codice isolamento (S o D), lunghezza e codici accessori. Le grafiche a pagina prodotto mostrano le posizioni per queste designazioni.

Note sulla numerazione

• PTC FIN PITCH (SH-XXXXM): la potenza (W) nelle tabelle si basa su passo alette 1,68 mm (codice M).
• PTC ISOLATION (SH-XXXXM-XXXS): la potenza (W) nelle tabelle si basa su isolamento singolo (codice S).
• Il doppio isolamento (codice D) generalmente aumenta il prezzo ~20–30% e riduce la potenza di ~10%; le unità doppio isolamento non hanno potenziale d'elettrodo sulle alette e sono adatte a contatto con materiali conduttivi, alta umidità, resistenza agli urti o requisiti di qualità (es. automotive).
• Per unità con corrente di spunto massima > 14 A, alcune posizioni accessori possono escludere il termostato di default.

Accessori

• PTC + Telaio di montaggio — telai plastici resistenti alla temperatura (es.: MSHF-70 per 70 mm, MSHF per 70 mm, MHF-90 per tutte le lunghezze).
• PTC + Telaio + Ventola + Accessori — assiemi opzionali che possono includere riscaldatore PTC (es. SH 70 mm), telaio(i) MSHF-70, ventola assiale 92×92 mm, termostato, fusibile, cablaggio e viti; i codici pezzo distinguono assemblato o separato.

3D / CAD / Modelli
Viewer 3D disponibili per i tipi SH e SHW; file STEP/3D fornibili su richiesta per integrazione di progetto.

Specifiche (panoramica)
Le tabelle per 200V–240V e 100V–120V indicano la potenza (W) basata su passo alette 1,68 mm (M) e isolamento singolo (S). Le unità doppio isolamento (D) hanno ≈10% di potenza in meno rispetto ai valori con S. I modelli standard sono evidenziati per consegne più rapide; personalizzazioni possibili per grandi quantitativi.

Caratteristiche tecniche / Dati chiave

• Serie / modello: SH (Tipo SH)
• Produttore: KLC Corporation
• Famiglia prodotto: Riscaldatori d'aria PTC; Riscaldatori PTC alta tensione
• Gamme di tensione: 200V–240V e 100V–120V
• Base di potenza: passo alette 1,68 mm (M) e isolamento singolo (S)
• Opzioni isolamento: S = singolo, D = doppio (D => potenza ≈ -10% ; costo ≈ +20–30%)
• Accessori: MSHF-70, MSHF, MHF-90; assiemi con ventola, termostati, fusibili, cablaggio
• Personalizzazione: wattaggio, lunghezza e specifiche personalizzabili per grandi ordini
