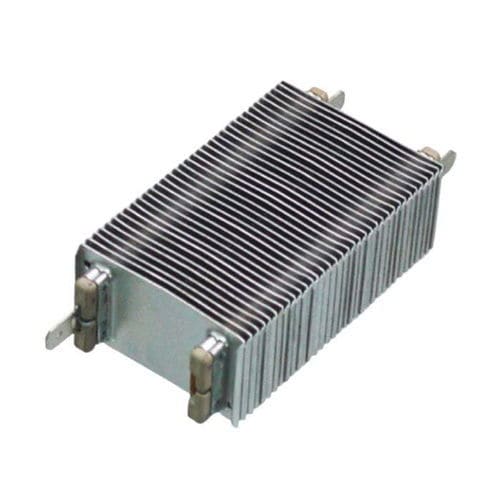

Aerotermo elettrico TH

per cantiereper aereoindustriale

Panoramica
Questo riscaldatore d'aria PTC di tipo TH di nuova concezione è disponibile con due passi tubo: passo standard 31 mm e opzione speciale 25 mm. La potenza termica del PTC si regola in base al flusso d'aria applicato; a maggiore flusso corrispondono maggior potenza termica e wattaggio. Sono disponibili disegni dimensionali e schemi di numerazione delle parti.

Specifiche disponibili / sezioni

• Tipo TH — specifiche 200V~240V
• Tipo TH — specifiche 100V~120V
• Accessori Tipo TH (es. telaio di montaggio MHF-90)

Modelli 3D
Viewer 3D interattivi incorporati nella pagina prodotto per Tipo TH e THW; passare il cursore per anteprima dei modelli 3D.

Numerazione delle parti
Sono forniti esempi e convenzioni di numerazione per il Tipo TH. Note principali:

• PTC FIN PITCH (TH-XXXXN): la potenza (W) nelle tabelle delle specifiche si basa su riscaldatori d'aria PTC con passo alette 2,0 mm (denotato 'N').
• PTC INSULATION (TH-XXXXN-XXXS): la potenza (W) nelle tabelle si basa su isolamento singolo ('S'). L'isolamento doppio ('D') in genere incrementa il prezzo di ~20–30% e riduce la potenza di ~10%. Le unità con doppio isolamento non mostrano potenziale di elettrodo sulle alette e sono adatte quando è previsto contatto con materiali conduttivi, alta umidità, requisiti di resistenza agli urti o maggiore stabilità (es. automotive).

Note su modelli standard e personalizzazione

• Le voci evidenziate nelle tabelle delle specifiche sono modelli standard con tempi di consegna più brevi e costi più contenuti.
• È possibile progettare wattaggio, lunghezza e specifiche su misura per ordini in grandi quantità.

Accessori
Telaio di montaggio in plastica resistente alla temperatura che sostiene l'elemento riscaldante PTC. Modello: MHF-90 (compatibile con tutte le lunghezze e i modelli). Le convenzioni di numerazione per accessori singoli e opzioni assemblate sono fornite.

Caratteristiche / specifiche tecniche

• Manufacturer: KLC Corporation
• Modello / serie: Tipo TH
• Passo tubi: standard 31 mm; opzionale 25 mm per progetti speciali
• Regolazione della potenza termica: dipende dal flusso d'aria; flusso maggiore = maggiore potenza termica e wattaggio
• Riferimento passo alette: 2,0 mm (denotato 'N') — base per i valori di potenza
• Opzioni isolamento: Singolo (S) — baseline; Doppio (D) — prezzo ~+20–30%, potenza ≈ -10%, elimina potenziale di elettrodo sulle alette
• Range di tensione: tabelle per 200V–240V e 100V–120V
• Accessori: Telaio MHF-90 (plastica resistente alla temperatura); formati di numerazione forniti
• Esempi di numerazione indicano passo alette, tipo di isolamento e dettagli di assemblaggio accessori
