Aerotermo elettrico SS series

ACelettricoda parete

Descrizione generale

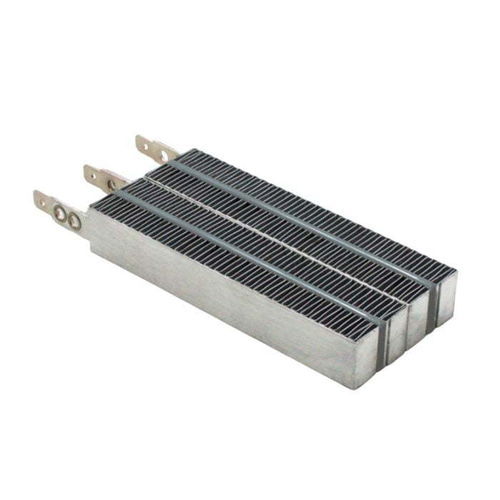

I riscaldatori d'aria PTC Tipo SS sono elementi riscaldanti con alette in acciaio inox, disponibili in configurazioni a pinna singola e doppia. L'emissione termica è regolata dal flusso d'aria: aumento del flusso → aumento della potenza. Disponibili in misure standard o personalizzabili per lunghezza, larghezza e potenza per ordini di produzione.

Punti tecnici principali

• Lunghezza standard del chip PTC: 24 mm per chip.
• Spessore standard: 15 mm (≈16 mm con adesivo siliconico tipo D).
• Potenza per chip PTC: tipicamente ≈12 W–95 W in funzione di velocità e volume d'aria (riferimento 3,3 m/s).
• Configurazioni: Single Fin e Double Fin; diverse larghezze standard disponibili (vedi modelli).
• Dimensioni indicative: minimo 22 × 22.3 × 15 mm; esempio massimo 361 × 267.6 × 15 mm (16 mm con silicone).

Prestazioni e calcolo elettrico

• Calcolo corrente: Corrente (A) = P / V.
• Spunto massimo: Max Inrush ≤ Corrente (A) × fattore modello (fattori tipici 1,35–1,8).
• Esempio: Modello SS-108V0204B1 — P = 500 W, V = 110 V → I = 4,54 A → Max Inrush ≈ 4,54 × 1,7 ≈ 7,73 A.

Esempi modelli selezionati (single & double fin)

• Single fin: SS-X04V0202B1 — 34.6±1.0 × 48 × 15 mm — 50–250 W ; SS-X12V0304B1 — 46.9±1.0 × 96 × 15 mm — 300–800 W ; SS-X40V0508B1 — gruppo 192 × 15 mm — 1000–2500 W.
• Double fin: SS-X01V0101B2 — 22.2±0.5 × 24 × 15 mm — 30–100 W ; SS-X09V0303B2 — 65.4±1.0 × 72 × 15 mm — 300–800 W ; SS-X48V0608B2 — gruppo 192 × 15 mm — fino a 4500 W.
• La tabella completa nella pagina prodotto riporta codici modello, tolleranze, fattori di spunto e potenze a 3,3 m/s.

Personalizzazione e dettagli meccanici

• Calcolo lunghezza (L): L = 24 mm × numero di chip PTC per set + tolleranza (es.: 24 × 5 + 1 = 121 mm).
• Larghezza (W): combinare set single/double fin. Larghezze tipiche: single-fin ≈12.3 ±1 mm ; double-fin ≈22.3 ±1 mm ; considerare larghezze aggiuntive in fase di assemblaggio.
• Spessore (T): standard 15 mm ; adesivo siliconico aumenta leggermente lo spessore.
• Vantaggi dell'adesivo siliconico: protezione da umidità, prevenzione ossidazione elettrodi, riduzione rischio scintille ad alta umidità, migliore adesione e finitura esterna.

Accessori e opzioni di assemblaggio

• Telaio di montaggio: telai plastici resistenti alla temperatura per integrazione (es.: MHF-93, MSHF-70 — verificare compatibilità dimensionale).
• Pacchetti accessori: PTC + telaio ; oppure PTC + telaio + ventola + termostato + fusibile + set cavi terminali + viti (soluzioni pre-assemblate).

Certificazioni, ordini e note

• Certificazioni / conformità: CE, UL/cUL, CSA ; conformità REACH e RoHS indicata nella documentazione.
• Esempio CE: range 200 V ~ 600 V ; potenza massima indicata: 4500 W (fare riferimento al certificato per condizioni).
• I modelli standard evidenziati nelle tabelle hanno tempi di consegna ridotti ; progettazioni su misura in termini di wattaggio, dimensioni e specifiche disponibili per grandi quantità — contattare l'ufficio vendite con P, V e vincoli di integrazione.
• Marca: KLC Corporation.
