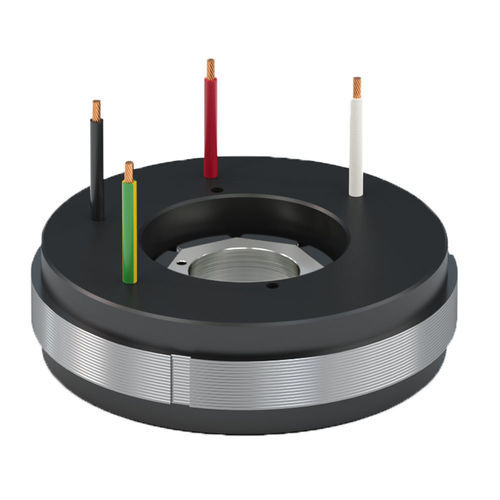

Motore coppia AC QTR 65 series

sincronoa 3 fasi400 V

Panoramica
Il QTR 65 è il motore di coppia più piccolo della gamma Tecnotion QTR. Con diametro esterno 65 mm e diametro interno 17 mm, è ottimizzato per applicazioni direct-drive compatte e a bassa tensione, come la robotica e meccanismi con spazio limitato.

Disponibilità e dimensioni

• Quattro altezze costruttive: 65-17, 65-25, 65-34, 65-60
• Connessione di alimentazione tramite cavi volanti (flying leads) — senza cavo fisso per facilitare l'integrazione

Coppia

• Coppia limite: 0.64 – 5.53 Nm
• Coppia di picco: 0.41 – 3.89 Nm
• Coppia continua: 0.28 – 2.30 Nm

Proprietà e caratteristiche chiave

• Ø esterno compatto 65 mm e Ø interno 17 mm per integrazioni in spazi ridotti
• Progettato per operare a bassa tensione e in sistemi di piccolo ingombro
• Cavi volanti per un instradamento elettrico flessibile
• Diverse altezze di stack per adattare coppia e lunghezza assiale

Applicazioni
Progettato per la robotica; adatto anche a impianti per semiconduttori, macchine utensili, sistemi di visualizzazione e stampa che richiedono drive diretti compatti.

Risorse disponibili sulla pagina prodotto

• Scheda tecnica
• File CAD
• Brochure prodotto e manuale coppia
• Webinar tecnici e documenti correlati (elencati sulla pagina prodotto)

Specifiche tecniche

• Diametro esterno: 65 mm
• Diametro interno: 17 mm
• Altezze disponibili: 65-17, 65-25, 65-34, 65-60
• Coppia limite: 0.64 – 5.53 Nm
• Coppia di picco: 0.41 – 3.89 Nm
• Coppia continua: 0.28 – 2.30 Nm
• Connessione elettrica: cavi volanti (flying leads)
• Ottimizzato per applicazioni compatte e a bassa tensione
• Applicazioni tipiche: robotica, semiconduttori, macchine utensili, display, stampa
