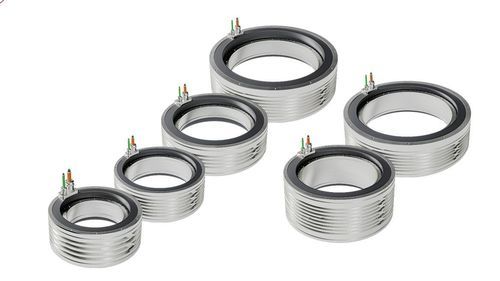

Motore coppia AC QMT
sincronoa 3 fasi680 V

Motore coppia AC - QMT - Tecnotion - sincrono / a 3 fasi / 680 V
Motore coppia AC - QMT - Tecnotion - sincrono / a 3 fasi / 680 V
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Tecnotion

Caratteristiche

Tipo
sincrono, AC, a 3 fasi
Tensione
680 V
Montaggio
a magneti permanenti, frameless
Configurazione dei contatti
multipolare
Raffreddamento
raffreddato ad acqua
Applicazioni
per macchina utensile, per il settore della robotica, per l'industria dei semiconduttori
Altre caratteristiche
a presa diretta, di regolazione del movimento, ad alta coppia, ad alta precisione
Potenza

Max.: 11.019 W
(14,98 hp)

Min.: 0 W
(0 hp)

Intensità

Max.: 45,8 A

Min.: 0 A

Coppia

Max.: 4.307 Nm
(3.176,680177 ft.lb)

Min.: 0 Nm
(0 ft.lb)

Velocità di rotazione

Max.: 712 rpm
(4.473,6279 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Diametro

Max.: 485 mm
(19,09 in)

Min.: 230 mm
(9,06 in)

Temperatura di funzionamento

Max.: 130 °C
(266 °F)

Min.: 20 °C
(68 °F)

Descrizione

Panoramica
La serie di motori di coppia QMT è progettata per il settore dell'utensileria per macchine, combinando compatibilità meccanica con potenza e precisione per migliorare le capacità di movimento e le prestazioni dei progetti macchina esistenti.

Serie e sotto-serie
La serie QMT comprende due sotto-serie: la serie LA e la serie HA con rotore più alto. La sotto-serie HA presenta un rotore maggiorato che garantisce prestazioni superiori e maggiore densità di potenza rispetto alle varianti LA.

Applicazioni
  • Taglio
  • Rettifica
  • Metrologia
  • Tavole di indicizzazione rotative

Caratteristiche principali e vantaggi
  • Coppia di stallo notevole in un design compatto, adatto a lavori gravosi in spazi ridotti
  • Integrazione diretta nella struttura della macchina (non sono necessari riduttori o trasmissioni aggiuntive)
  • Ampio diametro interno aperto per il passaggio di fili e cavi
  • Assenza di contatto tra rotore e statore → niente usura meccanica
  • Progettazione brushless che elimina la necessità di riduttori, cinghie e trasmissioni
  • Carcassa in alluminio con canali di raffreddamento a acqua integrati come standard per aumentare le prestazioni massime
  • La carcassa include fori per bulloni per semplificare l'installazione meccanica

Serie / modelli disponibili (come presentati sul sito)
  • QMT-HA 485 series
  • QMT-HA 385 series
  • QMT-LA 485 series
  • QMT-LA 385 series
  • QMT-LA 310 series
  • QMT-LA 230 series

Specifiche tecniche
  • Famiglia di prodotto: QMT torque motors
  • Sotto-serie: LA series, HA series (HA = rotore maggiorato, maggiore densità di potenza)
  • Integrazione meccanica: integrazione diretta nella struttura della macchina; carcassa in alluminio con fori per bulloni
  • Raffreddamento: canali di raffreddamento ad acqua integrati (standard)
  • Progetto: motore di coppia brushless (nessun contatto rotore-statore)
  • Diametro interno: ampio diametro interno aperto per il passaggio di cavi/fili
  • Applicazioni target: utensileria per macchine (taglio, rettifica, metrologia, indicizzazione rotativa)
