Motore coppia AC QMT-LA 230 series
sincrono680 Va magneti permanenti

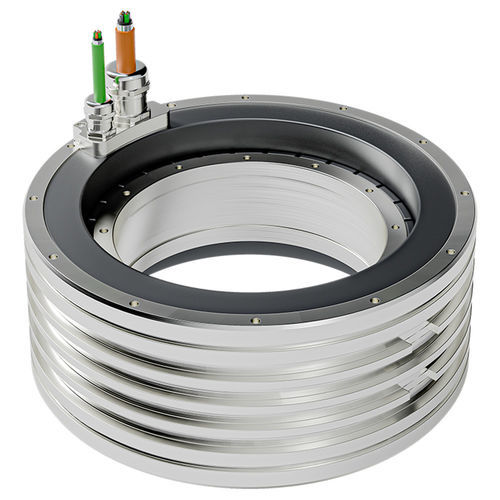

Motore coppia AC - QMT-LA 230 series - Tecnotion - sincrono / 680 V / a magneti permanenti
Motore coppia AC - QMT-LA 230 series - Tecnotion - sincrono / 680 V / a magneti permanenti
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Tecnotion

Caratteristiche

Tipo
sincrono, AC
Tensione
680 V
Montaggio
a magneti permanenti, frameless, di grandi dimensioni
Configurazione dei contatti
multipolare
Raffreddamento
raffreddato ad acqua
Applicazioni
per macchina utensile, per il settore della robotica, per tavola rotante, per applicazioni industriali, per l'industria dei semiconduttori, per strumento di misura
Altre caratteristiche
a presa diretta, di regolazione del movimento, ad alta coppia, ad alta precisione, di precisione
Potenza

Min.: 0 W
(0 hp)

Max.: 4.280 W
(5,82 hp)

Intensità

Min.: 0 A

Max.: 22,5 A

Coppia

Min.: 0 Nm
(0 ft.lb)

Max.: 519 Nm
(382,794755 ft.lb)

Velocità di rotazione

Min.: 0 rpm
(0 rad.min-1)

Max.: 712 rpm
(4.473,6279 rad.min-1)

Diametro

Min.: 230 mm
(9,06 in)

Max.: 230 mm
(9,06 in)

Temperatura di funzionamento

Min.: 20 °C
(68 °F)

Max.: 130 °C
(266 °F)

Descrizione

Panoramica
La serie Torque QMT-LA 230 comprende motori di coppia a trasmissione diretta progettati per un'integrazione compatta in impianti nuovi o in retrofit. La carcassa in alluminio riduce la massa e migliora la risposta dinamica per tavole rotanti, tavole a snodo e altri assi mobili.

Informazioni chiave sul prodotto
  • Carcassa in alluminio per minor peso e migliore dinamica
  • Concetto a trasmissione diretta per elevata coppia statica e controllo movimento preciso
  • Progettato per un'integrazione semplice nelle installazioni di sistema
  • Adatto a tavole rotanti, tavole a snodo e vari assi mobili

Coppia (intervalli)
  • Coppia massima: 155 – 519 Nm
  • Coppia di picco: 136 – 456 Nm
  • Coppia continua: 68 – 269 Nm

Altezze di costruzione / dimensioni disponibili
  • 230-70
  • 230-90
  • 230-110
  • 230-140

Applicazioni
  • Apparecchiature per semiconduttori
  • Macchine utensili (applicazioni a forza di picco)
  • Robotica
  • Sistemi di display e ispezione
  • Industria della stampa

Risorse e documentazione (disponibili)
  • QMT-LA 230 series – Spec sheet
  • QMT-LA 230 series – CAD file
  • QMT torque motor series – Brochure
  • Torque manual
  • Installation of torque motors (webinar)

Specifiche tecniche
  • Serie: QMT-LA 230 series
  • Materiale della carcassa: Alluminio (carcassa leggera)
  • Coppia massima: 155 – 519 Nm
  • Coppia di picco: 136 – 456 Nm
  • Coppia continua: 68 – 269 Nm
  • Altezze di costruzione disponibili: 230-70, 230-90, 230-110, 230-140
  • Applicazioni tipiche: tavole rotanti, tavole a snodo, assi mobili, semiconduttori, macchine utensili, robotica, display, stampa
  • Download disponibili: scheda tecnica, file CAD, brochure, manuale torque, webinar (installazione)
