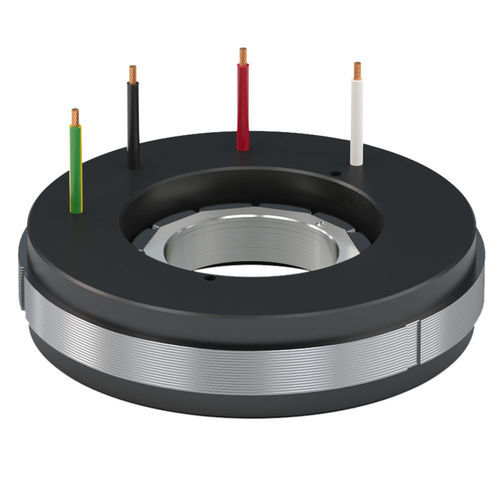

Motore coppia AC QTR 78 series

sincronoa 3 fasi400 V

Panoramica
La serie QTR 78 è una famiglia di motori di coppia di Tecnotion, compatta e ottimizzata per applicazioni a bassa tensione con un ridotto ingombro e un ampio diametro interno di 29 mm. Sono disponibili più altezze di costruzione per semplificare l'integrazione meccanica in apparecchiature per semiconduttori e altri sistemi di alta precisione.

Caratteristiche principali

• Ampio diametro interno di 29 mm, adatto per integrazione con albero passante o grande alesaggio
• Ottimizzato per funzionamento a bassa tensione
• Ridotto ingombro per progetti con vincoli di spazio
• Conduttori volanti (nessun cavo di alimentazione fisso) per massima flessibilità di integrazione
• Altezze disponibili: 78-17, 78-25, 78-34, 78-60

Coppia
Coppia ultima: 1,24 – 10,91 Nm
Coppia di picco: 0,84 – 7,67 Nm
Coppia continua: 0,57 – 4,47 Nm
La variante più grande QTR 78-60 offre una coppia di picco superiore a 7,6 Nm.

Applicazioni

• Apparecchiature per semiconduttori e movimentazione wafer
• Stadi di movimento di precisione e sistemi di traslazione
• Macchine utensili e attrezzature per taglio digitale
• Robotica ed effettori
• Macchine per display e stampa

Risorse

• Manuale coppia
• Brochure motori di coppia
• Brochure portafoglio motori
• Brochure serie QMT torque motor
• Scheda tecnica QTR 78 series
• File CAD QTR 78 series

Specifiche

• Nome serie: QTR 78 series
• Diametro interno: 29 mm
• Altezze di costruzione: 78-17, 78-25, 78-34, 78-60
• Intervallo coppia ultima: 1,24 – 10,91 Nm
• Intervallo coppia di picco: 0,84 – 7,67 Nm
• Intervallo coppia continua: 0,57 – 4,47 Nm
• Variante maggiore (78-60) coppia di picco: > 7,6 Nm
• Connessione di alimentazione: conduttori volanti (integrazione flessibile)
• Aree di applicazione tipiche: semiconduttori, movimentazione wafer, macchine utensili, robotica, display, stampa
