Motore coppia AC QMT-HA 485 series
sincronotrifase680 V

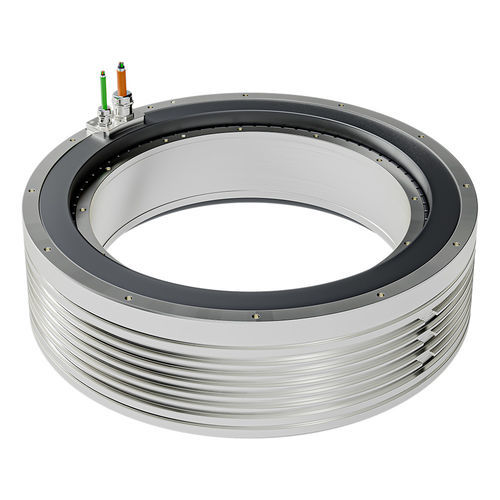

Motore coppia AC - QMT-HA 485 series - Tecnotion - sincrono / trifase / 680 V
Motore coppia AC - QMT-HA 485 series - Tecnotion - sincrono / trifase / 680 V
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Tecnotion

Caratteristiche

Tipo
sincrono, AC, trifase
Tensione
680 V
Montaggio
a magneti permanenti, frameless
Configurazione dei contatti
multipolare
Raffreddamento
raffreddato ad acqua
Applicazioni
per macchina utensile, per il settore della robotica, per l'industria dei semiconduttori
Altre caratteristiche
a presa diretta, di regolazione del movimento, ad alta coppia, ad alta precisione
Potenza

Min.: 0 W
(0 hp)

Max.: 7.291 W
(9,91 hp)

Intensità

Min.: 0 A

Max.: 45,8 A

Coppia

Min.: 0 Nm
(0 ft.lb)

Max.: 4.307 Nm
(3.176,680177 ft.lb)

Velocità di rotazione

Min.: 0 rpm
(0 rad.min-1)

Max.: 90 rpm
(565,4867 rad.min-1)

Diametro

Min.: 485 mm
(19,09 in)

Max.: 485 mm
(19,09 in)

Temperatura di funzionamento

Min.: 20 °C
(68 °F)

Max.: 130 °C
(266 °F)

Descrizione

Il più grande motore ad alto valore di coppia di Tecnotion, la serie QMT-HA 485, eroga coppia superiore mantenendo lo stesso ingombro statore/rotore, consentendo di migliorare la precisione di posizionamento o aumentare la produttività delle macchine. La serie definisce un nuovo standard per macchine utensili e sistemi di movimento di precisione.

Prestazioni
Fino al 80% di prestazioni in più con lo stesso ingombro di statore e rotore. L'aumento dell'altezza del rotore combinato con bobine interne più grandi genera un significativo incremento di coppia senza richiedere modifiche allo statore o all'ingombro complessivo.

Dati principali
  • Coppia massima (stall): 1792 – 4307 Nm
  • Coppia di picco: 1587 – 3812 Nm
  • Coppia continua: 774 – 2028 Nm
  • Altezze disponibili: 485-90 / 485-110 / 485-130 / 485-160

Applicazioni
  • Semiconduttori
  • Macchine utensili
  • Robotica
  • Applicazioni display
  • Industria della stampa

Risorse disponibili nella pagina prodotto
  • Scheda tecnica
  • File CAD
  • Brochure motori di coppia
  • Manuale couple
  • Webinar di installazione

Specifiche tecniche
  • Famiglia prodotto: QMT-HA 485 series
  • Tipo di motore: motore ad alto valore di coppia ad azionamento diretto
  • Gamma coppia massima (stall): 1792 – 4307 Nm
  • Gamma coppia di picco: 1587 – 3812 Nm
  • Gamma coppia continua: 774 – 2028 Nm
  • Altezze costruttive: 485-90, 485-110, 485-130, 485-160
  • Miglioramento delle prestazioni: fino al 80% in più rispetto al footprint precedente
  • Nota di progettazione: aumento dell'altezza del rotore e bobine interne più grandi per maggior coppia senza modificare lo footprint
  • Ambiti applicativi tipici: semiconduttori, macchine utensili, robotica, display, stampa
  • Documenti disponibili: scheda tecnica, file CAD, brochure, manuale, webinar
