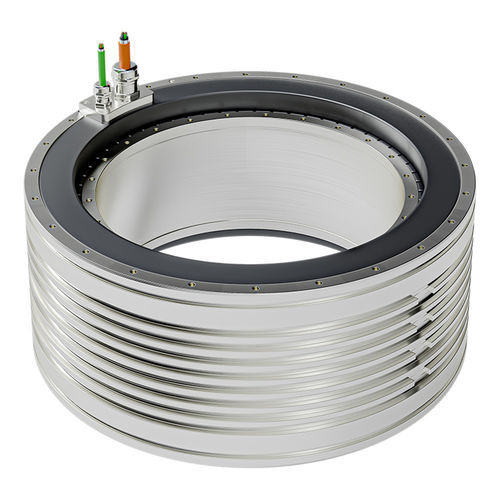

Motore coppia AC QMT-HA 385 series

sincrono680 Va magneti permanenti

Panoramica del prodotto
A soli Ø385, la serie QMT-HA 385 ridefinisce ciò che è possibile con lo stesso ingombro di statore. La serie HA presenta un'altezza del rotore aumentata mantenendo invariato l'esterno dello statore, offrendo fino al 41% in più di prestazioni. Fornisce un trasferimento di coppia senza gioco direttamente agli utensili per eliminare perdite di energia e gioco, migliorando l'efficienza, riducendo i costi e permettendo maggiore produttività o precisione senza eguali.

Vantaggi principali

• Trasferimento di coppia continuo, riduzione delle perdite di energia e del gioco.
• Maggiore efficienza e aumento della coppia nello stesso ingombro di statore.
• Integrazione compatta per applicazioni che richiedono elevata coppia di stallo.

Coppia

• Coppia ultima: 1115 – 2678 Nm
• Coppia di picco: 987 – 2371 Nm
• Coppia continua: 481 – 1261 Nm

Altezze disponibili

• 385-90
• 385-110
• 385-130
• 385-160

Applicazioni
I motori Torque a trasmissione diretta sono progettati per l'integrazione in semiconduttori, macchine utensili, robotica, applicazioni display e nell'industria della stampa. La serie QMT-HA 385 è rivolta a casi d'uso che richiedono alta densità di coppia, impatto meccanico compatto e prestazioni direct-drive.

Risorse e materiali inclusi nella scheda prodotto
Datasheet, disegni e immagini per riferimento visivo e disegni tecnici (immagini e file CAD referenziati nella pagina prodotto).

Caratteristiche / specifiche tecniche

• Serie: QMT-HA 385 series
• Dimensionamento: diametro esterno statore Ø385 con altezza del rotore aumentata
• Miglioramento delle prestazioni: fino al 41% in più rispetto alla baseline con la stessa dimensione di statore
• Intervalli di coppia: ultima 1115–2678 Nm, picco 987–2371 Nm, continuo 481–1261 Nm
• Altezze disponibili: 385-90, 385-110, 385-130, 385-160
• Focus di progetto: trasferimento diretto di coppia agli utensili, eliminazione del gioco e riduzione delle perdite di energia
• Settori applicativi tipici: semiconduttori, macchine utensili, robotica, display, stampa
• Materiali disponibili sulla pagina: immagini delle proprietà, disegni della scheda tecnica, immagine della gamma motori, riferimento file CAD e scheda tecnica scaricabile
