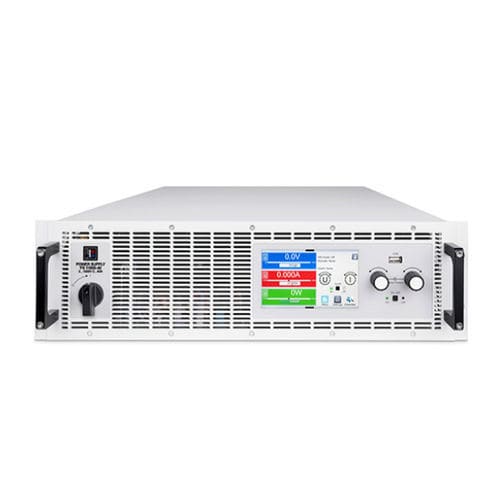

Alimentatore elettrico 4U EA-PSI 10000

DCad uscita variabilead alta potenza

Panoramica
Gli alimentatori DC programmabili della serie EA-10000 offrono numerose funzionalità e miglioramenti di efficienza per applicazioni di laboratorio e industriali. La correzione attiva del fattore di potenza (PFC) riduce l'energia prelevata dalla rete. La vera funzione di auto‑range (autoranging) consente di erogare la potenza massima su un'ampia gamma di tensioni e correnti, mentre una suite di interfacce di controllo opzionali permette il controllo da PC in quasi ogni ambiente di produzione. Le serie EA PS e PSI coprono potenze da 1,5 kW fino a 30 kW per singolo chassis e dispongono di display touchscreen 5" TFT Gorilla® Glass per una configurazione e un controllo intuitivi. Le unità possono essere parallelate per ottenere potenze di uscita molto elevate (fino a diversi megawatt) e tensioni fino a 2000 VDC. La serie PSI include di serie un generatore di funzioni in grado di creare forme d'onda arbitrarie, routine di test per batterie, simulazione di celle a combustibile e simulazione di array fotovoltaici con inseguimento MPP, fornendo funzionalità estese rispetto alla serie PS.

Caratteristiche principali

• Vero autoranging: eroga la potenza nominale su una vasta gamma di combinazioni tensione/corrente (fino al 33% del massimo nominale).
• Correzione attiva del fattore di potenza (PFC) per ridurre gli sprechi assorbiti dalla rete.
• Serie PSI: generatore di funzioni/arbitrario integrato, sequenziamento e routine di test (batteria, cella a combustibile, simulazione PV con MPP).
• Display touchscreen 5" TFT Gorilla Glass per controllo e setup.
• Parallellabilità: funzionamento parallelo scalabile di più unità per potenze di uscita molto elevate.
• Moduli di comunicazione AnyBus opzionali installabili in campo (ProfiNet, CANopen, Modbus-TCP, DeviceNet, EtherCAT, RS-232, ecc.); USB ed Ethernet di serie.
• Varianti industriali (6U, soluzioni rack) per massima densità energetica e opzioni rigenerative/unidirezionali.

Autoranging — descrizione
La funzione autoranging di EA consente all'alimentatore o al carico di operare alla massima potenza su un intervallo di tensioni e correnti offrendo automaticamente più corrente a tensioni più basse (o più tensione a correnti più basse). Questo consente a una singola fonte di coprire più combinazioni tensione/corrente che altrimenti richiederebbero più alimentatori.

Generatore di funzioni integrato (serie PSI) — descrizione
Il generatore integrato può pilotare le uscite di tensione o corrente con le tipiche forme d'onda AFG e con la capacità di forme arbitrarie e sequenziamento. Può simulare comportamenti complessi come celle solari con VOC/ISC e MPP accurati, testare l'efficienza degli inverter secondo gli standard e supportare prove automotive (LV123, LV124, LV148).

Controllo e comunicazioni
Supporta il sistema AnyBus per moduli di comunicazione installabili in campo per le interfacce industriali più comuni, oltre a USB ed Ethernet standard per il controllo da PC e l'integrazione in ambienti di produzione e test automatizzati.

Serie Industrial
La serie EA-10000 Industrial è disponibile per esigenze di massima densità energetica: formati 6U fino a 60 kW e soluzioni rack 19" con elevata densità di potenza (es. centinaia di kW su piccola superficie) e la possibilità di combinare più rack per consegna e recupero di potenza bidirezionale multi-megawatt. Disponibile come alimentatori unidirezionali (PU), bidirezionali (PUB) e carichi elettronici rigenerativi (PUL).

Raffreddamento ad acqua opzionale
Il raffreddamento ad acqua è disponibile per modelli 4U e 6U per migliorare la dissipazione del calore, ridurre le emissioni acustiche e garantire un'operazione più stabile ad alte temperature ambientali o in ambienti polverosi/difficili.

• Dissipazione termica efficiente
• Riduzione del rumore e dell'impatto termico sull'ambiente
• Affidabilità in condizioni difficili

Panoramica modelli (tabella per serie)
Series | Power | Voltage | Current Range
EA-PSI 10000 2U | 0–1.5 kW / 0–3 kW | 0–60 V up to 0–1500 V | 0–6 A up to 0–120 A
EA-PSI 10000 3U | 0–5 kW / 0–10 kW / 0–15 kW | 0–60 V up to 0–2000 V | 0–20 A up to 0–510 A
EA-PSI 10000 4U | 0–30 kW | 0–60 V up to 0–2000 V | 0–40 A up to 0–1000 A
EA-PS 10000 2U | 0–1.5 kW / 0–3 kW | 0–60 V up to 0–1500 V | 0–6 A up to 0–120 A
EA-PS 10000 3U | 0–5 kW / 0–10 kW / 0–15 kW | 0–60 V up to 0–2000 V | 0–20 A up to 0–510 A
EA-PS 10000 4U | 0–30 kW | 0–60 V up to 0–2000 V | 0–40 A up to 0–1000 A
EA-PSI 9000 1U | 0–1.5 kW / 0–3 kW | 0–80 V up to 0–750 V | 0–6 A up to 0–100 A

Documentazione disponibile (datasheet / modelli)
Datasheet e manuali specifici per modello disponibili per ciascuna serie e variante (link ai datasheet e manuali presenti nella pagina prodotto).

Specifiche tecniche

• Potenza massima per singolo chassis: fino a 30 kW (4U standard) e fino a 60 kW nelle varianti industriali 6U; sistemi rack permettono potenze aggregate molto maggiori.
• Tensione massima: fino a 2000 V DC (dipende dalla serie).
• Corrente massima: fino a 1000 A (dipendente dal modello).
• Autoranging: mantiene la potenza nominale su ampie combinazioni V/I (fino al 33% del valore nominale).
• Interfacce standard: USB, Ethernet; moduli AnyBus opzionali installabili in campo: ProfiNet, CANopen, Modbus-TCP, DeviceNet, EtherCAT, RS-232, ecc.
• Funzionalità aggiuntive serie PSI: generatore arbitrarie/funzione integrato, sequenziamento, routine di test per batterie, celle a combustibile, simulazione PV con inseguitore MPP.
• Display: touchscreen 5" TFT Gorilla Glass.
• Parallellabilità: operazione in parallelo di unità multiple per potenze molto elevate (possibile aggregazione di classe MW con molte unità/rack).
• Opzioni di raffreddamento: raffreddamento ad aria standard; opzione ad acqua per alcuni modelli 4U/6U.
• Form factor: 2U, 3U, 4U, 6U e configurazioni rack; opzioni unidirezionali e bidirezionali/regenerative disponibili.
