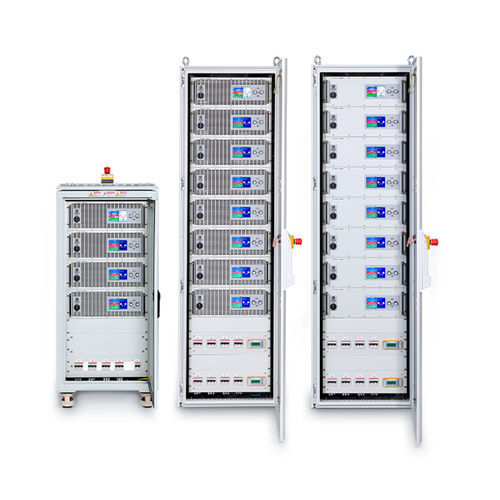

Alimentatore elettrico per rack EA series

DCregolatoad uscita variabile

Panoramica
Configura dispositivi 3U, 4U e 6U in rack 42U, 38U, 24U e 15U. Combina alimentatori bidirezionali delle serie EA-10000 e EA-10000 Industrial, alimentatori programmabili o carichi rigenerativi. La connessione in parallelo consente di scalare la potenza di sistema fino a 3,84 MW (64 dispositivi su 13 rack); un singolo rack 42U può ospitare cinque unità da 60 kW (300 kW).

In breve

• Dimensioni rack: 42U, 38U, 24U, 15U
• Altezze dispositivi: 3U, 4U, 6U
• Tipi supportati: alimentatori bidirezionali (rigenerativi), alimentatori programmabili, carichi rigenerativi
• Potenza: fino a 300 kW per rack 42U; fino a 3,84 MW in configurazioni multi-rack (13 rack, 64 dispositivi)
• Serie: EA-10000, EA-10000 Industrial, EA-PSB 20000, EA-BT 20000 (raffreddamento aria/acqua)
• Ingombro: armadi 19", profondità 39,4" (≈1001 mm)
• Consegna: sistemi rack turnkey
• Applicazioni tipiche: test batterie (cellula/modulo/pacco), test fuel cell, fotovoltaico, elettrolisi e altre applicazioni DC ad alta potenza

Prestazioni chiave
Potenza: fino a 3,84 MW (sistema)
Tensione: fino a 3000 V per rack
Corrente: fino a 8000 A per rack

Sicurezza e protezione

• Sistema di sicurezza integrato
  Pronto per il collegamento alla rete trifase (tip. 400 V). Include pulsante di arresto rapido e contatti porta posteriore.
• Relè di sicurezza centrale
  Monitora la catena di sicurezza e può scollegare contattori AC ridondanti se necessario.
• Protezione tramite fusibili
  Dispositivi e cablaggio protetti da fusibili dedicati.

Opzioni

• Raffreddamento ad acqua
  Sistema di distribuzione acqua preinstallato per ambienti a bassa rumorosità e alta densità termica.
• Protezione NS (Rete & Alimentazione)
  Monitora la rete AC per evitare islanding e arresta il rack in caso di guasti di rete.
• Monitor di isolamento
  Rileva guasti di isolamento tra uscita DC e terra e provoca lo spegnimento del sistema se necessario.
• Contattore DC
  Consente la disconnessione sicura tra il sistema e il DUT; integrato nella catena di arresto rapido.
• Barra di rame DC (Busbar)
  Consente il parallelo di più dispositivi per aumentare le prestazioni del rack.
• Switch Ethernet
  Switch opzionale a 24 porte per il controllo multicanale consolidato tramite un'unica interfaccia Ethernet.
• Segnalatore
  Indicazione visiva chiara dello stato del sistema.

Configurazioni rack & casi d'uso

• Armadio 15U — fino a 60 kW: ingombro compatto per laboratori o installazioni entry-level.
• Armadio 24U — fino a 180 kW: dimensione bilanciata per applicazioni di fascia media e scalabilità.
• Armadio 42U — fino a 300 kW: elevata densità di potenza per ambienti industriali o R&D; scalabile a sistemi multi-rack.
• Sistemi multi-rack — fino a 3,84 MW (13 rack): catena di arresto d'emergenza consolidata e ingombro complessivo ridotto per installazioni su larga scala.

Software

• EA Power Control — pacchetto software Windows per gestire, controllare e programmare i dispositivi EA da PC. Fornisce controllo equivalente all'HMI e funzioni avanzate di simulazione/test.

Modelli (sintesi)
EA-FCTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per canale | 1 Channel
EA-BCTS 20010-600-18 | 0–6 kW | 0–10 V | 0–600 A per canale | 18 Channels
EA-BMTS 20200-840-2 | 0–60 kW | 0–200 V | 0–840 A per canale | 2 Channels
EA-BPTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per canale | 1 Channel

Specifiche tecniche

• Potenza massima sistema: fino a 3,84 MW (13 rack, 64 dispositivi)
• Potenza per rack (es. 42U): fino a 300 kW (5 × 60 kW); alcune configurazioni Americhe fino a 360 kW
• Tensione massima per rack: fino a 3000 V
• Corrente massima per rack: fino a 8000 A
• Dimensioni rack supportate: 42U, 38U, 24U, 15U
• Altezze dispositivi supportate: 3U, 4U, 6U
• Raffreddamento: aria standard; acqua opzionale per alcuni modelli 4U/6U
• Interfacce: USB, Ethernet, interfacce analogiche standard; switch Ethernet 24 porte opzionale
• Protezione: OVP, OCP, OT, contattori DC integrati, monitor di isolamento, relè di sicurezza centrale, protezione a fusibili
• Applicazioni tipiche: test di celle/moduli/pacchi batteria, test fuel cell, PV, elettrolisi e altre applicazioni DC ad alta potenza
