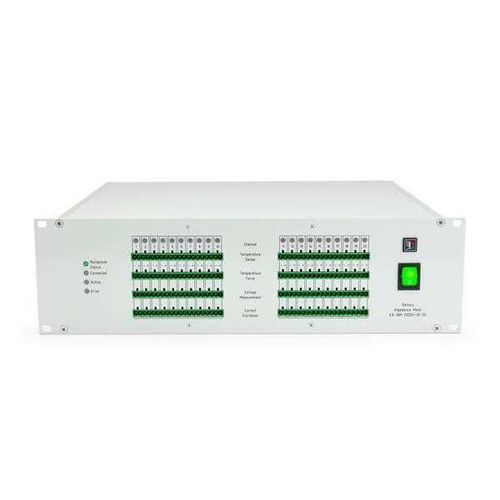

Tester di impedenza EA-BIM 20000

di batteriabenchtopmulticanale

Panoramica
Ottenete informazioni rapide e precise sullo stato delle celle Li‑ion mediante spettroscopia di impedenza elettrochimica (EIS) su fino a 20 canali con elevata produttività. Il software BIM.Suite incluso, le interfacce standard di settore e il basso consumo semplificano l'integrazione nei flussi di prova automatizzati.

Caratteristiche principali

• Misurazioni EIS accurate con precisione di misura dell'impedenza migliore dell'1%.
• Gamma di frequenza: 1 mHz – 10 kHz.
• 20 canali EIS multiplexati.
• 20 ingressi sensore temperatura PT100 a 4 fili.
• Funzione di carica/scarica cella integrata fino a 1 A a 5 V (DC max 5 V / 1 A).
• Corrente AC massima: 10 A.
• Basso consumo energetico < 60 W.
• Progettato per l'integrazione in sistemi di prova più ampi (es. EA‑BCTS) e per test ad alto volume.

Integrazione e connettività

• Porta USB device per collegamento PC.
• Bus CAN per comunicazione con sistemi di prova ciclica delle batterie.
• Formato 3U con 20 canali EIS e canali di temperatura in spazio ridotto.

Prestazioni EIS

• Misurazioni multifrequenza (rapidEIS) con impulsi multitonali per velocità di misura centinaia di volte superiore rispetto alle misure sweep tradizionali.
• Possibilità di eseguire misure EIS durante carica o scarica.

Software

• BIM.Suite incluso per configurazione test, acquisizione, visualizzazione e analisi.
• Funzionalità: visualizzazioni e analisi integrate, misure sweep standard o multi‑seno rapide, esportazione risultati in formati comuni.

Modelli disponibili
Modello | Tensione | Canali
EA-BIM 20005-10-20 | 0–5 V / 1 A | 20 Channels

Specifiche tecniche

• Canali: 20
• Gamma di frequenza: 1 mHz – 10 kHz
• Corrente AC massima: 10 A
• Tensione / corrente DC max: 5 V / 1 A
• Sensori temperatura: 20 canali, PT100 4 fili
• Precisione misura impedenza: migliore dell'1%
• Modi di misura: sweep standard e multi‑seno/multi‑tono rapido (rapidEIS)
• Interfacce: USB device, CAN
• Consumo: < 60 W
• Formato: 3U
• Software incluso: BIM.Suite
• Compatibilità: integrazione con sistemi come EA‑BCTS per test ciclici abbinati a EIS
