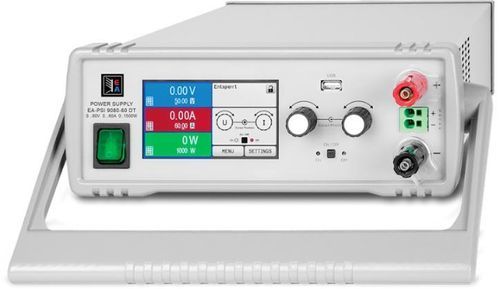

Alimentatore elettrico da tavolo EA-PSI 9000 DT

DCa multiple uscitead uscita semplice

Panoramica
Gli alimentatori DC programmabili da banco EA Elektro-Automatik sono disponibili in formato desktop e tower, con unità singole che coprono tipicamente da 100 W fino a 1,5 kW. Alcuni modelli offrono autoranging e generatore di funzioni integrato. L'autoranging regola dinamicamente corrente/tensione per mantenere la piena potenza di uscita su un ampio intervallo tensione/corrente. Il generatore integrato supporta forme d'onda standard e segnali arbitrarî per simulazione e test.

Interfaccia utente
Tutti gli alimentatori da banco dispongono di un display touchscreen TFT per il controllo locale e la rapida configurazione di sequenze di prova. I menu HMI semplificano l'immissione dei parametri, la sequenza e il monitoraggio durante test R&D e in produzione.

Caratteristiche principali

• Formati: desktop e tower per uso da banco o integrazione in rack
• Autoranging: mantiene la potenza nominale su diverse combinazioni tensione/corrente
• Generatore di funzioni/arbitrario integrato su modelli selezionati (seno, triangolare, rettangolare, trapezoidale, personalizzato)
• Touchscreen TFT per rapida messa in servizio e controllo locale
• Opzioni ad uno o più canali; scalabilità modulare per potenze totali maggiori

Modelli / Serie (estratto)
EA-PSI 9000 DT | 0–320 W / 0–1.5 kW | 0–40 V fino a 0–750 V | 0–4 A fino a 0–60 A
EA PSI 9500 10 DT | 0–1.5 kW | 0–500 V | 0–10 A per canale
EA PSI 9200 25 DT | 0–1.5 kW | 0–200 V | 0–25 A per canale
EA PSI 9080 40 DT | 0–1 kW | 0–80 V | 0–40 A per canale
EA PSI 9200 04 DT | 0–320 W | 0–200 V | 0–4 A per canale
EA PSI 9040 40 DT | 0–1 kW | 0–40 V | 0–40 A per canale
EA PSI 9360 15 DT | 0–1.5 kW | 0–360 V | 0–15 A per canale
EA PSI 9500 06 DT | 0–1 kW | 0–500 V | 0–6 A per canale
EA PSI 9750 06 DT | 0–1.5 kW | 0–750 V | 0–6 A per canale
EA PSI 9750 04 DT | 0–1 kW | 0–750 V | 0–4 A per canale
EA PSI 9360 10 DT | 0–1 kW | 0–360 V | 0–10 A per canale
EA PSI 9080 60 DT | 0–1.5 kW | 0–80 V | 0–60 A per canale
EA PSI 9080 10 DT | 0–320 W | 0–80 V | 0–10 A
EA PSI 9040 60 DT | 0–1.5 kW | 0–40 V | 0–60 A per canale
EA PSI 9200 10 DT | 0–640 W | 0–200 V | 0–10 A per canale
EA PSI 9040 20 DT | 0–320 W | 0–40 V | 0–20 A
EA PSI 9080 20 DT | 0–640 W | 0–80 V | 0–20 A per canale
EA PSI 9200 15 DT | 0–1 kW | 0–200 V | 0–15 A per canale

Note aggiuntive
L'autoranging consente a un unico alimentatore di coprire combinazioni di tensione/corrente che altrimenti richiederebbero più unità a gamma fissa, semplificando i banchi prova e riducendo lo spazio in armadio. Modelli selezionati integrano I/O avanzate e funzioni di sequenza per ATE e R&D. Il controllo da PC e l'automazione sono supportati tramite il software EA Power Control e driver standard.

Caratteristiche / specifiche tecniche

• Potenza (esempi per unità): intervalli tipici 100 W fino a 1,5 kW (varianti 320 W, 640 W, 1 kW, 1,5 kW)
• Potenza massima di sistema (parallelo/armadio): fino a 30 kW (a seconda della configurazione)
• Intervallo di tensione: dipende dal modello; tensioni comuni 0–40 V a 0–750 V; capacità di serie fino a ~2000 V
• Intervallo di corrente: dipende dal modello; esempi 0–4 A a 0–60 A per canale; le configurazioni di sistema forniscono correnti totali maggiori
• Autoranging: regolazione automatica di corrente/tensione per mantenere la potenza di uscita su un envelope operativo più ampio
• Generatore di funzioni/arbitrario integrato: seno, triangolare, rettangolare, trapezoidale e forme arbitrarie (modelli selezionati)
• Display / HMI: touchscreen TFT per controllo locale
• Formati: desktop e tower; sistemi modulari per potenze superiori e configurazioni multicanale
• Software: EA Power Control per Windows; driver IVI e interfacce di programmazione disponibili
