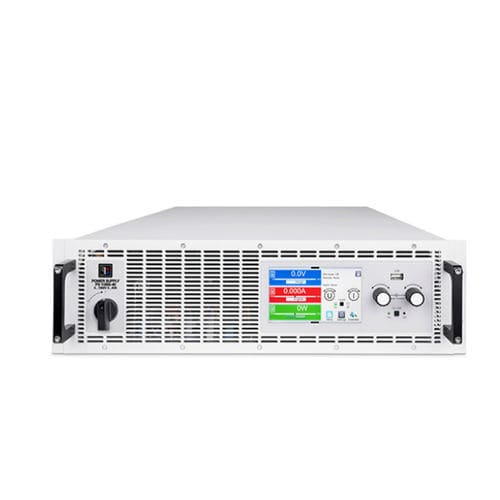

Alimentatore elettrico rack 19" EA-PSB

DCad uscita sempliceregolato

Panoramica
La serie EA-PSB di EA Elektro-Automatik (20000 e 10000) comprende alimentatori DC programmabili bidirezionali e rigenerativi per applicazioni di test e validazione industriale. Recuperano energia verso la rete AC con efficienza >96 %, offrono autoranging per massimizzare la potenza utilizzabile su ampie combinazioni tensione/corrente e includono un generatore di funzioni integrato e routine di test per batterie, celle a combustibile e simulazione PV.

Capacità principali

• Operazione rigenerativa bidirezionale: erogano e assorbono energia, reiniettando nella rete.
• Autoranging: mantiene la potenza nominale su ampi range tensione/corrente (fino a ~33% di estensione).
• AFG integrato: forme d'onda arbitrarie e sequenziamento per segnali di prova complessi.
• Modalità di simulazione/test incluse: test batterie, simulazione celle a combustibile, simulazione array PV con tracciamento MPP, prove inverter.
• Interfacce: USB e Ethernet di serie; moduli AnyBus opzionali (ProfiNet, CANopen, Modbus‑TCP, DeviceNet, EtherCAT, RS‑232, CAN FD, ecc.).

Punti di forza della serie 20000
La serie 20000 offre tre canali indipendenti e completamente isolati, tempi di risposta/comunicazione di circa 1 ms e safety sense integrato per compensare le cadute di tensione sui cavi. Ogni canale include AFG e routine di test; le unità sono parallellabili per potenze aggregate molto elevate e supportano tensioni fino a 2000 V DC a seconda del modello.

PSB 10000 — Sintesi tecnica

• Potenza: da 1,5 kW fino a 30 kW (dipende da serie/modello)
• Tensioni: 0–60 V fino a 0–2000 V (secondo modello)
• Correnti: 0–6 A fino a 0–1000 A (secondo modello)
• Punti salienti: bidirezionale, autoranging, interfacce Ethernet/USB/analogiche, moduli AnyBus plug-and-play opzionali

PSB 20000 Triple — Sintesi tecnica

• Potenza per canale: 0–5 kW a 0–10 kW (varia in base alla serie)
• Tensione per canale: 0–60 V fino a 0–920 V (a seconda del modello)
• Corrente per canale: 0–20 A fino a 0–340 A (a seconda del modello)
• Punti salienti: 3 canali indipendenti e isolati, velocità di comunicazione ~1 ms, interfacce USB/EtherCAT/CAN FD

Riepilogo rapido delle capacità

• Potenza: fino a 30 kW in modelli singolo canale; varianti rack/industriali e sistemi paralleli consentono potenze aggregate superiori
• Tensione: fino a 2000 V DC (a seconda del modello)
• Corrente: fino a 1000 A per canale (a seconda del modello)

Modelli (selezione e intervalli)

• EA-PSB 10000 4U — 0–30 kW; tensioni 0–60 V fino a 0–2000 V; correnti fino a 1000 A/canale; 1 canale
• EA-PSB 10000 3U — 0–5 / 0–10 / 0–15 kW; tensioni fino a 2000 V; correnti fino a ~170 A/canale; 1 canale
• EA-PSB 10000 2U — 0–1,5 / 0–3 kW; tensioni fino a 1500 V; 1 canale
• EA-PSB 20000 Triple 3U / 4U — 0–5 kW / 0–10 kW per canale; 3 canali indipendenti; tensioni fino a 920 V/canale

Generatore di funzioni integrato e routine di test
L'AFG integrato supporta forme d'onda standard e arbitrarie con sequenziamento e scala nelle configurazioni parallele. Applicazioni tipiche: simulazione di celle solari (VOC/ISC/MPP), test di efficienza inverter (secondo norme), test automobilistici (LV123/LV124/LV148), ecc.

Rigenerazione (recupero energetico)
Le alimentazioni rigenerative EA possono recuperare fino a ~96% dell'energia assorbita e restituirla alla rete dell'impianto o alla rete pubblica (a seconda dell'installazione), riducendo i requisiti di raffreddamento e migliorando l'efficienza energetica degli impianti.

Controllo e comunicazioni
Interfacce standard: USB ed Ethernet. Moduli AnyBus opzionali (installabili in campo) per ProfiNet, CANopen, Modbus‑TCP, DeviceNet, EtherCAT, RS‑232, CAN FD e altri protocolli industriali, facilitando l'integrazione nei sistemi di produzione.

Serie industriale e scalabilità
Varianti industriali in 2U/3U/4U/6U e formati rack 19" per alta densità energetica. Sistemi rack e configurazioni parallele consentono installazioni da centinaia di kW a diversi MW (es.: fino a 3,84 MW in configurazioni rack parallele specifiche).

Specifiche tecniche

• Nome serie: EA-PSB (EA Elektro-Automatik)
• Efficienza di rigenerazione: >96% (tip.)
• Autoranging: mantiene potenza su ampie combinazioni tensione/corrente (~fino al 33% di estensione)
• Gamma di potenza: fino a 30 kW (modelli singolo canale); espandibile tramite rack/parallelo
• Gamma di tensione: secondo modello fino a 2000 V DC
• Gamma di corrente: secondo modello fino a 1000 A/canale
• Canali: mono e 3 canali indipendenti (serie 20000)
• Tempo di risposta: ~1 ms (serie 20000)
• AFG integrato: forme arbitrarie, sequenziamento
• Interfacce: USB, Ethernet; moduli AnyBus opzionali (ProfiNet, CANopen, Modbus‑TCP, DeviceNet, EtherCAT, RS‑232, CAN FD)
• Raffreddamento: aria standard; raffreddamento a liquido opzionale per alcuni modelli 4U/6U
