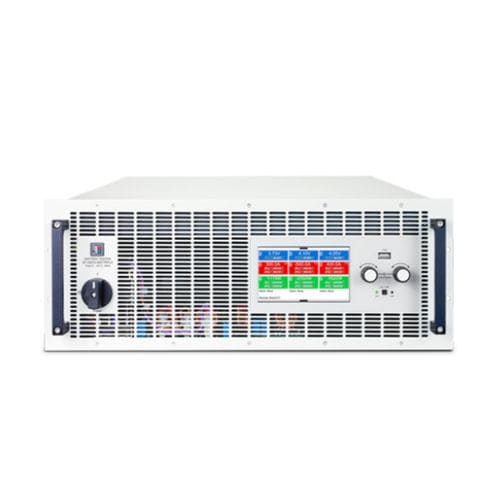

Tester di impedenza di batterie EA-BT 20000 series

di tensionedi prestazioneper test di carica/scarica

Panoramica
Ottimizzata per test e simulazione di batterie, la serie EA-BT 20000 è costituita da alimentazioni completamente bidirezionali che consentono il controllo di carica e scarica di celle, moduli e pacchi batteria. La tecnologia rigenerativa recupera energia durante la scarica o la simulazione di carica e la rimette nella rete locale per ridurre costi operativi e HVAC. La potenza scalabile e la possibilità di parallelo dei canali permettono di adattare la soluzione a banchi prova e test di produzione fino a correnti di sistema.

Caratteristiche principali

• Funzionamento bidirezionale: modalità sorgente e sink per scarica, carica e simulazione batteria
• Recupero energetico rigenerativo: fino al 96% di efficienza
• Potenza scalabile: fino a 30 kW per unità e parallelo per maggior throughput
• Elevata tensione: modelli disponibili fino a 2000 V
• Elevata corrente: fino a 1000 A per canale su modelli selezionati; il parallelo dei canali permette correnti totali maggiori
• Autoranging: mantiene la potenza nominale su ampie combinazioni tensione/corrente (fino a ~33% del nominale)
• Ingressi di misura esterni per lettura precisa della tensione al DUT
• Comunicazione veloce: 1 ms per test automatizzati accelerati
• Funzioni di sicurezza e automazione test: pre-carica attiva, verifica cavi/connessioni e protezione sovraccarico cavi
• Raffreddamento ad acqua disponibile per alcuni modelli 4U/6U per ambienti industriali gravosi

Applicazioni

• Test su banco e test di produzione automatizzati di celle, moduli e pacchi
• Test State-of-Health (SOH), classificazione second-life e test End-of-Line (EOL)
• Riciclo batterie e recupero energia prima dello smaltimento
• Simulazione batterie per sviluppo, verifica e validazione

Opzioni

• Raffreddamento ad acqua opzionale per modelli 4U e 6U per migliorare dissipazione e affidabilità
• Configurazioni autoranging e parallelo canali per adeguare throughput e requisiti di potenza

Famiglie modello rappresentative e dati selezionati (Serie / Potenza / Tensione / Intervallo di corrente / Canali)
EA-BT 20000 4U | 0–30 kW | 0–2000 V | 0–1000 A per canale | 1 Channel
EA-BT 20000 3U | 0–15 kW | 0–2000 V | 0–600 A per canale | 1 Channel
EA-BT 20000 Triple 4U | 4 kW to 10 kW per channel | 0–920 V | 0–40 A up to 0–600 A per channel | 3 Channels

Esempi di modelli individuali (Modello — Potenza — Tensione — Intervallo di corrente — Canali)
EA-BT 20200-420 4U — 0–30 kW — 0–200 V — 0–420 A per canale — 1 Channel
EA-BT 22000-40 4U — 0–30 kW — 0–2000 V — 0–40 A per canale — 1 Channel
EA-BT 20500-180 4U — 0–30 kW — 0–500 V — 0–180 A per canale — 1 Channel
EA-BT 20080-1000 4U — 0–30 kW — 0–80 V — 0–1000 A per canale — 1 Channel
EA-BT 20010-400 Triple 4U — 0–4 kW per channel — 0–10 V — 0–400 A per channel — 3 Channels
EA-BT 20200-140 Triple 4U — 0–10 kW per channel — 0–200 V — 0–140 A per channel — 3 Channels
EA-BT 20060-500 3U — 0–15 kW — 0–60 V — 0–500 A per channel — 1 Channel

Documentazione e software (sommario)
Schede tecniche, manuali utente e guide di programmazione disponibili per la serie e per i modelli specifici (esempi elencati nella pagina prodotto).

Specifiche tecniche (sommario)

• Potenza massima: fino a 30 kW (dipende dal modello)
• Tensione massima: fino a 2000 V (dipende dal modello)
• Corrente massima per canale: fino a 1000 A (dipende dal modello); canali paralleli per correnti totali maggiori
• Efficienza di rigenerazione: fino al 96%
• Funzione autoranging: mantiene la potenza nominale su ampia envelope tensione/corrente (fino a ~33% del nominale)
• Sense esterno per misura diretta della tensione sul DUT
• Latencia di comunicazione: 1 ms (supporta test automatizzati rapidi)
• Funzioni di protezione e automazione: pre-carica attiva, verifica cavi/connessioni, protezione sovraccarico cavi
• Opzioni di raffreddamento: varianti con raffreddamento ad acqua per 4U e 6U
