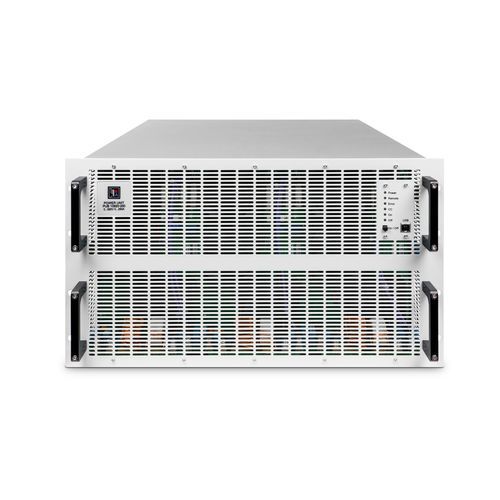

Alimentatore elettrico rack 19" EA-10000

DCad uscita variabilea commutazione

Panoramica La serie industriale EA-10000 stabilisce un nuovo punto di riferimento nella densità di potenza, fornendo fino a 300 kW in un singolo rack con un design elegante e privo di display. Offrendo un'ampia gamma di alimentatori CC programmabili, unità bidirezionali e carichi rigenerativi, garantisce un'elevata sicurezza, un recupero di energia >96% e un firmware unificato per un'integrazione perfetta e un efficiente sviluppo di sistemi a più unità. Le serie industriali sono disponibili per i seguenti tipi di unità di potenza

• Power Unit Bidirezionale (PUB) - alimentazione bidirezionale
• Power Unit Carico (PUL) - carico elettronico rigenerativo
• Power Unit (PU) - alimentazione convenzionale

Potente, bidirezionale e rigenerativo

• Prestazioni potenti: 6U Power con 60 kW, inclusi 21 modelli; 4U Power con 30 kW, inclusi 29 modelli; ampia scelta di 50 modelli per applicazioni speciali
• Comprende alimentatori CC programmabili, alimentatori CC bidirezionali programmabili e carichi elettronici rigenerativi

Potenti prestazioni in rack

• Un rack da 19" con 42 U per un sistema da 300 kW
• Un'unità con un massimo di 13 rack con 64 unità da 60 kW ciascuna
• Per applicazioni ad alta potenza fino a 3,84 MW

Potente efficienza

• Meno unità per un sistema ad alta potenza
• Meno spazio rack richiesto
• Meno costi operativi

Funzioni intelligenti, opzioni scalabili e massima efficienza

• Ingresso/uscita DC con autoranging
• Ingresso/uscita DC a controllo digitale (FPGA) U - I - P - R
• Tecnologia SiC di ultima generazione
• LED frontali per indicare lo stato del dispositivo
• Ingresso di rete AC con range esteso (380 V - 480 V, 3ph AC)
• Infacce integrate: Ethernet, USB, analogiche

Opzionalmente disponibile

• Raffreddamento ad acqua in acciaio inox
• Interfacce opzionali: CAN, CANopen, EtherCAT, RS232, Profibus, Profinet, Modbus, Ethernet

Caratteristiche di efficienza e sostenibilità

• Master-Auxiliary-Bus e Share-Bus per far sì che un sistema multidispositivo si comporti come un unico dispositivo
• Recupero di energia fino a oltre il 96% - funzionamento a carico rigenerativo con recupero di energia nella rete
• Autoranging - il principio della commutazione automatica
• Generatore di funzioni e altro: Funzione di rampa, generatore arbitrario, LUT, curva caratteristica FV integrata
• Varietà di dispositivi per ogni esigenza: 21 modelli nella serie da 60 kW e 29 modelli nella serie da 30 kW

Per applicazioni orientate al futuro

• Test di batterie e celle a combustibile
• Simulazioni di batterie e sistemi solari
• Scarico completo di batterie per il riciclaggio
• Alimentazione di impianti di elettrolisi
• Elettronica di potenza sostenibile per applicazioni aeronautiche
• Per l'uso in sistemi ATE e sistemi di controllo di processi automatizzati

Raffreddamento ad acqua opzionale (4U e 6U)

• Efficiente dissipazione del calore
• Riduzione del rumore e dell'impatto termico
• Affidabile in condizioni difficili (alte temperature ambientali, polvere, contaminanti)

Modelli rappresentativi (estratto - serie e gamme tipiche) Serie: EA-PU 10000 4U | Potenza: 0-30 kW | Tensione: 0-60 V fino a 0-2000 V | Gamma di corrente: 0-40 A fino a 0-1000 A Serie: EA-PU 10000 6U | Potenza: 0-60 kW | Tensione: 0-360 V fino a 0-2000 V | Intervallo di corrente: 0-80 A fino a 0-480 A Serie: EA-PUL 10000 4U | Potenza: 0-30 kW | Tensione: 0-60 V fino a 0-2000 V | Gamma di corrente: 0-40 A fino a 0-1000 A Serie: EA-PUL 10000 6U | Potenza: 0-60 kW | Tensione: 0-360 V fino a 0-2000 V | Gamma di corrente: 0-80 A fino a 0-480 A Serie: EA-PUB 10000 6U | Potenza: 0-60 kW | Tensione: 0-360 V fino a 0-2000 V | Gamma di corrente: 0-80 A fino a 0-480 A Caratteristiche/specifiche tecniche

• Potenza: fino a 60 kW per unità (in base alla serie); soluzioni di sistema fino a diversi MW
• Tensione: da 0-60 V a 0-2000 V (in base al modello)
• Corrente: fino a 1000 A (in base al modello)
• Integrazione in rack: rack da 19", 42 U in grado di erogare 300 kW; sistemi multirack scalabili fino a ~3,84 MW
• Recupero di energia: funzionamento rigenerativo con recupero di energia in rete >96%
• Gamma di ingresso CA: 380 V - 480 V, trifase (gamma estesa)
• Controllo: Controllo digitale basato su FPGA (U, I, P, R); firmware unificato per sistemi a più unità
• Interfacce: Ethernet, USB, analogica; opzionale: CAN, CANopen, EtherCAT, RS232, Profibus, Profinet, Modbus
• Raffreddamento: standard ad aria; raffreddamento ad acqua in acciaio inox opzionale per i modelli 4U e 6U
• Caratteristiche funzionali: autoranging, generatore di funzioni (rampa, arbitrario, LUT), simulazione integrata della caratteristica PV
