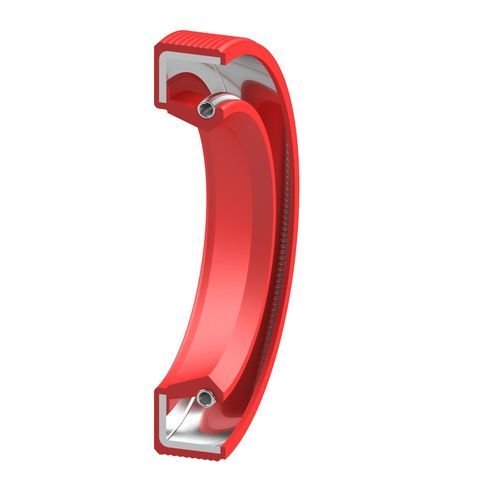

Guarnizione radiale RI

rotativain elastomeroin NBR

Descrizione
La Tenuta radiale Type RI è una guarnizione per albero rotante con diametro esterno ondulato in elastomero, studiata per facilitare l'installazione e migliorare la tenuta statica nella sede. Il labbro di tenuta è dotato di una molla di tensione inserita. È adatta per alberi rotanti in alloggiamenti senza pressione o con minime fluttuazioni di pressione. I materiali elastomerici standard sono NBR e FKM; altri materiali disponibili su richiesta.

Campi di applicazione

• statico
• dinamico
• singolo effetto
• doppio effetto
• lineare
• rotante
• oscillante

Uso principale
tenuta non pressurizzata per alberi rotanti

Materiali
elastomeri, metallo. Elastomeri standard: NBR, FKM

Valori tecnici

• Variante NBR: pressione fino a 0,05 MPa; intervallo di temperatura -30°C a +100°C (dipende dal materiale); velocità: in funzione di materiale e diametro
• Variante FKM: pressione fino a 0,05 MPa; intervallo di temperatura -20°C a +200°C (dipende dal materiale); velocità: in funzione di materiale e diametro
• Nota: i valori massimi di temperatura, velocità e pressione non sono applicabili contemporaneamente; i valori variano in base al materiale e al fluido

Specifiche / caratteristiche tecniche

• Denominazione commerciale: Oil Seal Type RI
• Progettazione: guarnizione per albero rotante con diametro esterno ondulato (simile al design RA)
• Diametro esterno: elastomero
• Molla: molla di tensione inserita
• Uso principale: tenuta non pressurizzata per alberi rotanti
• Adatto per alloggiamenti senza o con minime fluttuazioni di pressione
• Materiali: elastomeri (standard: NBR, FKM), metallo; altri materiali su richiesta
• Pressione massima (tip.): fino a 0,05 MPa
• Intervalli di temperatura (dipendenti dal materiale): NBR: -30°C a +100°C; FKM: -20°C a +200°C
• Velocità di rotazione: in funzione di materiale e diametro
• Movimenti applicabili: rotante, oscillante, lineare, singolo effetto, doppio effetto
