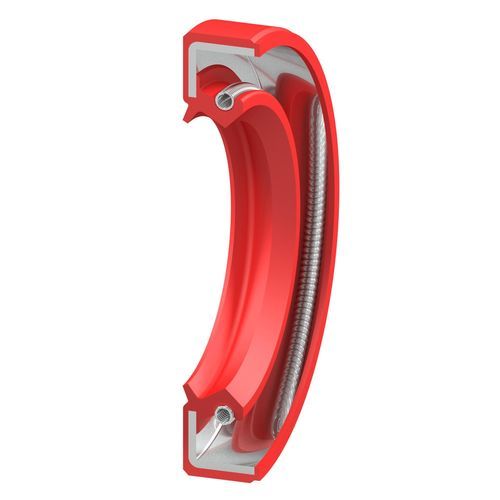

Guarnizione rotativa RP

in elastomeroin NBRin FKM

Panoramica La tenuta radiale Type RP è un guarnizione per alberi rotanti simile al tipo RD, ma resistente alla pressione. Presenta diametro esterno in elastomero, molla di tensione inserita e labbro antipolvere aggiuntivo per applicazioni con elevato contenuto di polvere esterna. È adatta per alberi rotanti in alloggiamenti senza pressione interna o con differenziali di pressione fino a 0,5 MPa. I materiali elastomerici standard sono NBR e FKM; ulteriori materiali disponibili su richiesta.

Aree di applicazione

• statico
• dinamico
• singolo effetto
• doppio effetto
• lineare
• rotante
• oscillante

Uso principale tenuta pressurizzata per alberi rotanti

Materiali elastomeri, metallo

Valori tecnici

• Materiali (varianti disponibili): NBR, FKM
• Pressione: fino a 0,5 MPa
• Temperatura (NBR): -30°C / +100°C (dipende dal materiale)
• Temperatura (FKM): -20°C / +200°C (dipende dal materiale)
• Velocità: in funzione di materiale e diametro
• Nota: I valori massimi di temperatura, velocità e pressione non sono applicabili simultaneamente; variano a seconda del materiale e del fluido.

Specifiche tecniche

• Progetto: tenuta radiale (Type RP)
• Diametro esterno: elastomerico
• Elemento di tenuta: labbro in elastomero con molla di tensione inserita
• Caratteristica aggiuntiva: labbro antipolvere per elevato contenuto di polvere esterna
• Applicazione principale: tenuta pressurizzata su alberi rotanti
• Materiali standard: NBR, FKM (altri materiali su richiesta)
• Pressione nominale: fino a 0,5 MPa
• Intervalli di temperatura: NBR -30°C a +100°C; FKM -20°C a +200°C (dipende dal materiale)
• Velocità: dipende da materiale e diametro dell'albero
