Guarnizione radiale RR
rotativain elastomeroin metallo

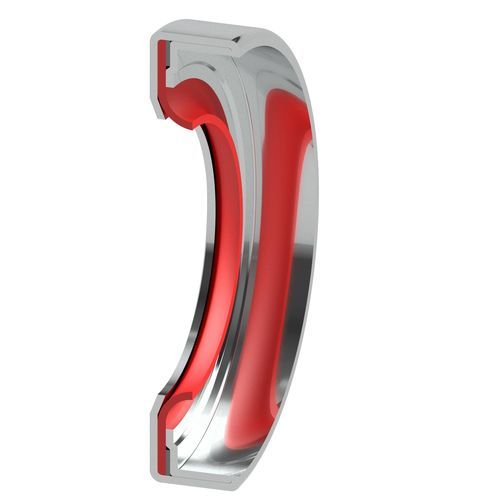

Guarnizione radiale - RR - ULMAN Dichtungstechnik GmbH - rotativa / in elastomero / in metallo

Guarnizione radiale - RR - ULMAN Dichtungstechnik GmbH - rotativa / in elastomero / in metallo - immagine - 2

Aggiungi ai preferiti

Confronta con altri prodotti

Maggiori informazioni sul sito di ULMAN Dichtungstechnik GmbH

Caratteristiche

Tipo

rotativa

Materiale

in metallo, in elastomero, PTFE

Forma

circolare

Uso previsto

per applicazioni idrauliche, per albero girevole, per liquidi

Fluido

per olio, per gas

Altre caratteristiche

dinamica, statica, a effetto semplice, a doppio effetto, radiale, per alte temperature, resistente ai prodotti chimici, autolubrificata

Temperatura limite

Min.: -50 °C
(-58 °F)

Max.: 250 °C
(482 °F)

Pressione limite

Min.: 0 MPa

Max.: 2,5 MPa

Descrizione

Panoramica
La tenuta radiale Type RR è progettata come guarnizione rotante resistente alla pressione. Presenta un diametro esterno metallico per un migliore accoppiamento a pressione nella sede e un anello di serraggio aggiuntivo per la guarnizione in PTFE. È adatta per fluidi a bassa viscosità e applicazioni gassose se la superficie di scorrimento è lavorata di conseguenza. Il labbro di tenuta in PTFE e la carcassa metallica offrono un'ottima resistenza chimica. Le costruzioni standard utilizzano PTFE (vergine o caricato), una carcassa in acciaio inossidabile (materiale 1.4571) e talvolta un componente elastomerico di precarico. Altri materiali sono disponibili su richiesta.

Prestazioni e vantaggi
Sono possibili elevate velocità periferiche e funzionamento senza stick-slip anche con lubrificazione insufficiente grazie al labbro in PTFE. Il progetto è destinato ad alberi rotanti in alloggiamenti senza pressione o con differenziali di pressione fino a 2,5 MPa.

Campi di applicazione

statico
dinamico
azione semplice
azione doppia
lineare
rotante
oscillante

Uso principale
tenuta sotto pressione per alberi rotanti

Materiali (standard)
elastomeri, metallo, PTFE, PTFE con materiale di riempimento

Valori tecnici
PTFE con materiale di riempimento

Pressione: fino a 2,5 MPa
Temperatura: -50°C a 250°C (dipende dal materiale)
Velocità: dipende dal materiale e dal diametro

Note
I valori massimi di temperatura, velocità e pressione non sono applicabili simultaneamente; i valori variano in funzione del materiale e del fluido.

Caratteristiche / Specifiche tecniche

Uso principale: tenuta sotto pressione per alberi rotanti
Caratteristiche di progettazione: diametro esterno metallico per migliorare l'accoppiamento; anello di serraggio aggiuntivo per la guarnizione in PTFE
Materiale del labbro: PTFE (vergine o caricato)
Materiale della carcassa: acciaio inossidabile (1.4571) tipico
Componenti opzionali: elemento elastomerico di precarico in alcune versioni
Fluidi idonei: liquidi a bassa viscosità e gas (con trattamento superficiale appropriato)
Pressione differenziale massima: fino a 2,5 MPa
Intervallo di temperatura: -50°C a 250°C (dipende dal materiale)
Velocità: dipende dal materiale e dal diametro
