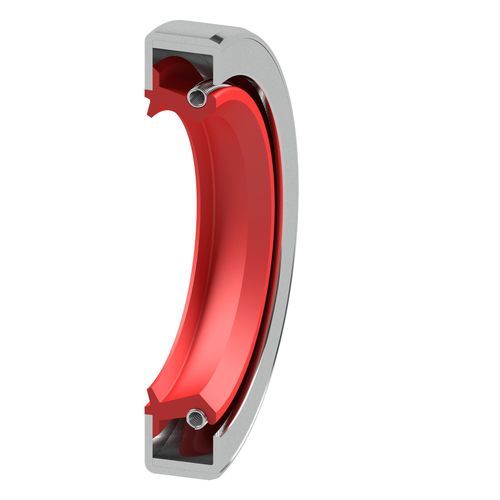

Guarnizione radiale RF

rotativain elastomeroin NBR

Descrizione del prodotto
La tenuta radiale per albero Type RF è un elemento di tenuta rotante conforme a DIN 3760 (tipo costruttivo CS). Presenta un diametro esterno metallico con un inserto metallico aggiuntivo per garantire un maggiore press-fit nelle sedi critiche. L'elemento di tenuta è una o più labbra in elastomero con molla di tensione inserita e un labbro antipolvere aggiuntivo per applicazioni con elevata presenza di polveri esterne. È adatta ad applicazioni rotanti non pressurizzate e a fluidi a bassa viscosità o gas se sono previsti trattamenti superficiali compatibili.

Aree di applicazione

• statico
• dinamico
• azione singola
• azione doppia
• moto lineare
• alberi rotanti
• alberi oscillanti

Uso principale
Tenuta non pressurizzata per alberi rotanti in sedi con variazioni di pressione ridotte.

Materiali

• Elastomeri (standard: NBR, FKM)
• Metallo (anello esterno, inserto)
• Altri materiali e compound disponibili su richiesta

Valori tecnici (panoramica)

• Elastomeri disponibili: NBR, FKM
• Pressione massima tipica (NBR): fino a 0,05 MPa
• Campo di temperatura (NBR): -30 °C a +100 °C (dipende dal materiale)
• Pressione massima tipica (FKM): fino a 0,05 MPa
• Campo di temperatura (FKM): -20 °C a +200 °C (dipende dal materiale)
• Velocità superficiale: dipende da materiale e diametro dell'albero
• Nota: i valori massimi di temperatura, velocità e pressione non sono applicabili simultaneamente e variano in funzione del materiale e del fluido

Specifiche tecniche

• Denominazione: Tenuta radiale per albero Type RF
• Norma / costruzione: DIN 3760, tipo costruttivo CS
• Costruzione esterna: diametro esterno metallico con inserto metallico aggiuntivo per un press-fit rinforzato
• Elemento di tenuta: labbra in elastomero con molla di tensione inserita
• Caratteristiche aggiuntive: labbro antipolvere per elevata presenza di polveri esterne
• Applicazioni principali: alberi rotanti in sedi senza o con minime fluttuazioni di pressione; adatta a fluidi a bassa viscosità e a gas se il trattamento superficiale è appropriato
• Elastomeri standard: NBR, FKM (altri materiali su richiesta)
• Pressione massima tipica: fino a 0,05 MPa
• Intervalli di temperatura (dipendenti dal materiale): NBR -30 °C a +100 °C; FKM -20 °C a +200 °C
• Velocità: dipende dal materiale scelto e dal diametro dell'albero
