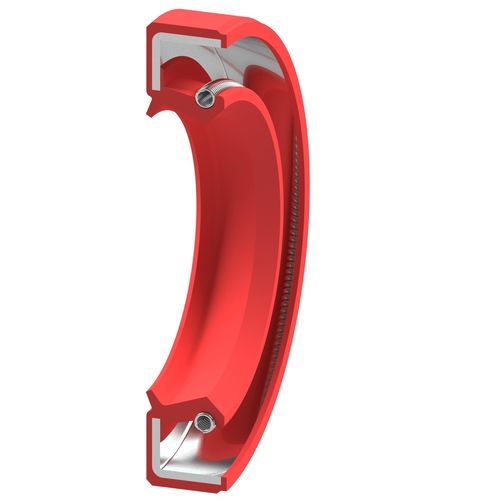

Guarnizione radiale RD

rotativain elastomeroin NBR

Descrizione del prodotto
La tenuta radiale Tipo RD è un elemento di tenuta rotante conforme a DIN 3760 (tipo di costruzione AS). È caratterizzata da un diametro esterno in elastomero e da un labbro di tenuta in elastomero con molla di tensione inserita. La variante RD prevede un labbro antipolvere aggiuntivo per una maggiore protezione contro elevati carichi di polvere esterni.

Caso d'uso
Progettata per alberi rotanti in alloggiamenti senza pressione o con minime fluttuazioni di pressione. I materiali elastomerici standard sono NBR e FKM; altri compound sono disponibili su richiesta.

Campi di applicazione

• statico
• dinamico
• monodirezionale
• bidirezionale
• lineare
• rotante
• oscillante

Uso principale
tenuta non pressurizzata per alberi rotanti

Materiali
elastomeri, metallo

Valori tecnici (selezione)

• Materiali (varianti standard): NBR, FKM
• Pressione (entrambe le varianti): fino a 0,05 MPa
• Temperatura (variante NBR): -30°C a +100°C (dipende dal materiale)
• Temperatura (variante FKM): -20°C a +200°C (dipende dal materiale)
• Velocità: in funzione di materiale e diametro
• Caratteristiche di progetto: diametro esterno elastomerico, molla di tensione inserita, labbro antipolvere aggiuntivo per elevati carichi di polvere esterni
• Nota: i valori massimi di temperatura, velocità e pressione non sono applicabili simultaneamente; i valori variano a seconda del materiale e del fluido.

Caratteristiche / specifiche tecniche

• Modello: Oil Seal Type RD
• Standard di progettazione: DIN 3760 tipo di progettazione AS
• Diametro esterno: elastomerico
• Elemento di tenuta: elastomero con molla di tensione inserita
• Protezione dalla polvere: variante con labbro antipolvere per ambienti polverosi
• Applicazioni principali: tenuta per alberi rotanti non pressurizzati
• Materiali standard: NBR, FKM (altri materiali su richiesta)
• Pressione statica/operativa massima: fino a 0,05 MPa
• Intervallo di temperatura (dipende dal materiale): NBR -30°C a +100°C; FKM -20°C a +200°C
• Velocità operativa: dipende da materiale e diametro dell'albero
• Importante: i valori massimi di temperatura, velocità e pressione non sono cumulativi; i valori dipendono dal materiale e dal fluido
