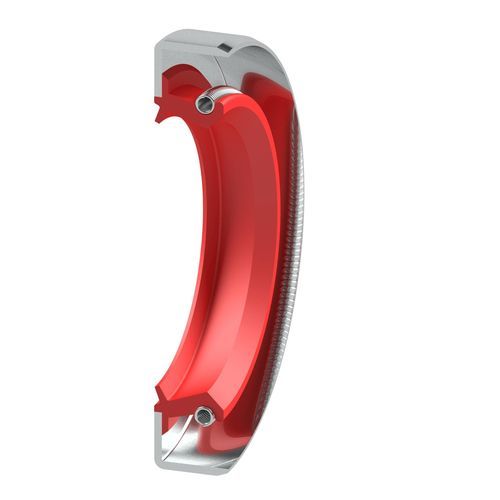

Guarnizione radiale RE

rotativain elastomeroin NBR

Descrizione del prodotto

La tenuta radiale Tipo RE è un giunto d'albero rotante standard conforme a DIN 3760, design type BS. Presenta un diametro esterno metallico per garantire un migliore press-fit nella sede. Può essere impiegata per fluidi a bassa viscosità e applicazioni con gas se la superficie di accoppiamento è opportunamente lavorata. La labbro di tenuta incorpora una molla di tensione inserita e un labbro antipolvere aggiuntivo per applicazioni con elevato carico di polvere esterno. Particolarmente adatta per alberi rotanti in sedi senza pressione o con minime fluttuazioni di pressione. I materiali elastomerici standard sono NBR e FKM; altri materiali disponibili su richiesta.

Ambiti di applicazione

• statico
• dinamico
• a semplice effetto
• a doppio effetto
• lineare
• rotante
• oscillante

Uso principale
Tenuta senza pressione per alberi rotanti

Materiali
Elastomeri, metallo. Opzioni comuni: NBR, FKM

Valori tecnici

• Variante materiale: NBR — Pressione: fino a 0,05 MPa; Temperatura: -30°C / +100°C (dipendente dal materiale); Velocità: variabile in funzione del materiale e del diametro.
• Variante materiale: FKM — Pressione: fino a 0,05 MPa; Temperatura: -20°C / +200°C (dipendente dal materiale); Velocità: variabile in funzione del materiale e del diametro.

I valori massimi (temperatura, velocità e pressione) non sono applicabili simultaneamente; variano a seconda del materiale e del fluido.

Caratteristiche tecniche / specifiche

• Design type: RE (Radial oil seal, DIN 3760 design type BS)
• Diametro esterno metallico per un migliore press-fit nella sede
• Molla di tensione inserita nella labbro di tenuta
• Labbro antipolvere aggiuntivo per elevato carico di polvere esterno
• Adatta a fluidi a bassa viscosità e applicazioni con gas (richiede trattamento superficiale appropriato)
• Applicazione principale: tenuta senza pressione per alberi rotanti
• Elastomeri standard: NBR, FKM (altri materiali su richiesta)
• Pressione massima: fino a 0,05 MPa (dipendente dal materiale)
• Intervalli di temperatura (dipendenti dal materiale): NBR: -30°C a +100°C; FKM: -20°C a +200°C
• Velocità: dipendente dal materiale e dal diametro dell'albero
