Diodo SMD VS-E7SX0112-M3V
per montaggio in superficiedi raddrizzamentoad alta frequenza

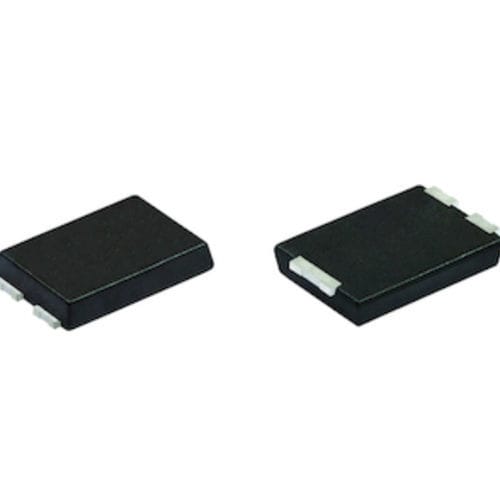

Diodo SMD - VS-E7SX0112-M3V - VISHAY - per montaggio in superficie / di raddrizzamento / ad alta frequenza
Diodo SMD - VS-E7SX0112-M3V - VISHAY - per montaggio in superficie / di raddrizzamento / ad alta frequenza
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tecnologia
SMD
Montaggio
per montaggio in superficie
Funzione
di raddrizzamento
Specifiche elettriche
ad alta tensione, a debole calo di tensione, a commutazione rapida, ad alta frequenza
Caratteristiche tecniche
a recupero veloce, a recupero lento
Tensione inversa

1.200 V

Descrizione

Panoramica prodotto
Raddrizzatore iper‑veloce (FRED Pt®) VS-E7SX0112-M3V. Corrente diretta nominale 1 A; package SMPC HV. Famiglia di tensione indicata nella documentazione: 1200 V.

Caratteristiche
  • Distanza di fuga minima: 5,4 mm
  • Indice di tracking comparativo (CTI): ≥ 600
  • Tempo di recupero iper‑veloce con Qrr ridotto e recupero morbido
  • Struttura planare con controllo del lifetime drogato al platino per maggiore robustezza e affidabilità
  • Package SMPC HV ottimizzato per applicazioni ad alta tensione


Applicazioni
  • Diode di clamp, snubber e freewheeling nelle alimentazioni ausiliarie flyback
  • Funzioni di bootstrap e desaturazione per driver HV MOSFET e IGBT
  • Raddrizzamento ad alta frequenza in circuiti Cuk e SEPIC, incluse applicazioni di illuminazione LED
  • Ruoli generali come raddrizzatore ad alta tensione/alta frequenza che richiedono bassa caduta di tensione diretta e rapido recupero


Documenti (selezionati)
  • Datasheet | VS-E7SX0112-M3V | Hyperfast Rectifier, 1 A FRED Pt®
  • Markings | Part Marking Information | SMPC, SMPC HV FRED Pt®
  • Packaging Information | SMPC HV
  • Package Drawings | Outline Dimensions | SMPC HV
  • Product Literature | Infographic: 1200 V FRED Pt® GEN 7 Hyperfast Rectifiers
  • Product Literature | Selector Guide: Diodes and Rectifiers Solutions for Aerospace and Defense
  • Sell Sheet: 1200 V FRED Pt® Hyperfast Rectifiers in SMPC HV Package


Specifiche tecniche
  • Tipo di dispositivo: raddrizzatore iper‑veloce (FRED Pt®)
  • Modello: VS-E7SX0112-M3V
  • Corrente diretta nominale: 1 A
  • Distanza di fuga minima: 5,4 mm
  • CTI: ≥ 600
  • Comportamento di recupero: tempo iper‑veloce, Qrr ridotto, recupero morbido
  • Struttura: planare con controllo del lifetime drogato al platino
  • Riferimento package: SMPC HV (vedere documentazione)
  • Famiglia di tensione (secondo letteratura): 1200 V FRED Pt® GEN 7
