Gruppo di pompaggio a vite eccentrica CC-Cut

per biogasper fanghiautoadescante

Panoramica

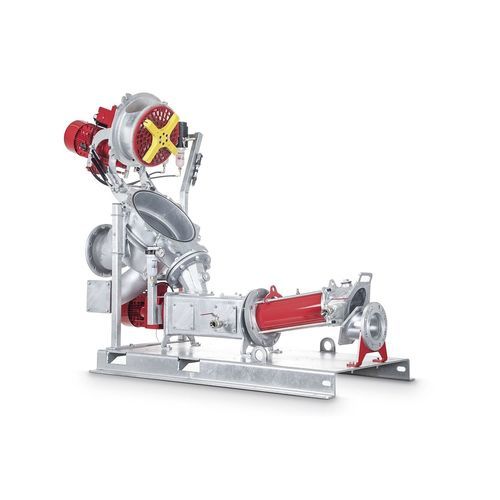

Il CC-Cut combina una pompa monovite della serie CC con un trituratore RotaCut a monte per l'amorsaggio, il pompaggio e la pretrattamento di liquidi eterogenei e viscosi contenenti solidi, fibre e corpi estranei. Il design compatto facilita l'integrazione in impianti di biogas e applicazioni affini dove sono richieste riduzione della viscosità, separazione dei materiali pesanti e omogeneizzazione.

Vantaggi principali

• Aumento delle capacità di pompaggio grazie alla combinazione di pompa e trituratore
• Gestione affidabile di fluidi altamente viscosi e difficili
• Riduzione dei detriti e separazione dei materiali pesanti a monte
• Ingombro ridotto grazie all'unità compatta
• Manutenzione rapida e sostituzione dei pezzi di usura in sito (QuickService)

Principio di funzionamento
Il CC-Cut macina i corpi estranei, separa i materiali pesanti e omogeneizza le sospensioni viscose per prevenire intasamenti e malfunzionamenti degli equipaggiamenti a valle. Riducendo la viscosità e la formazione di strati galleggianti, il sistema può abbassare il consumo energetico di pompe e miscelatori successivi.

Modelli

• CC-Cut / RCQ-33Gpro — Unità piccola e di facile manutenzione per portate ridotte; adatta al trattamento e alla protezione di unità a valle su piccoli volumi viscosi.
• CC-Cut / RCQ-43Qpro — Unità compatta e di semplice assistenza per la preparazione intensiva di fluidi viscosi con rapida sostituzione dei pezzi sul posto.
• CC-Cut / RCX-48G — Sistema versatile ed efficiente per la preparazione economica di portate maggiori di fluidi a viscosità media-alta; lunga durata e separazione affidabile dei materiali pesanti.
• CC-Cut / RCX-58G — Unità ad alta capacità progettata per la preparazione e il pompaggio continui e intensivi di sospensioni altamente viscose in condizioni gravose.

Caratteristiche

• Separazione dei materiali pesanti — Separatore integrato in ogni RotaCut per rimuovere pietre e parti metalliche e proteggere il trituratore e i componenti a valle.
• Meccanismo di inclinazione — L'unità rotore/statore può essere inclinata per la manutenzione senza smontare la tubazione di aspirazione.
• Albero cardanico protetto — Albero cardanico sovradimensionato con due giunti e manicotto protettivo per trasmissione affidabile e protezione da danni.
• Varianti di sostituzione dei pezzi — Strategie multiple: rotor/stator come unità, sostituzione dell'unità rotante o sostituzione sequenziale individuale.
• Geometria della griglia di taglio — Griglie ottimizzate e reversibili in acciaio speciale resistente all'usura per garantire funzionamento regolare e durata prolungata.
• QuickService — Accessibilità QuickService completa per consentire la sostituzione dei pezzi di usura in pochi passaggi e un rapido intervento in campo.
• Design compatto — Pompa e trituratore montati per minimizzare la lunghezza di aspirazione e l'ingombro mantenendo l'accesso per la manutenzione.
• Quality Cartridge — Tenuta meccanica preassemblata in cartridge per semplificare e velocizzare la sostituzione della tenuta in sito.
• ACCplus — Monitoraggio online opzionale dello stato delle lame per ridurre gli interventi di manutenzione e integrarsi nei sistemi di controllo.

Opzioni

• Geometrie rotore-statore — Standard monostadio (M1), due stadi (M2) per pressioni più elevate e geometrie lunghe (D1) per fluidi molto viscosi o abrasivi.
• Griglie di taglio — Passaggi liberi da 4 mm a 50 mm; versioni in acciaio inossidabile per mezzi aggressivi.
• Funzione Auto-Reverse — Rileva i blocchi e inverte periodicamente per mantenere il filo e le prestazioni, riducendo il consumo energetico.
• Debris Removal System (DRS) — Rimuove continuamente i materiali pesanti separati durante il funzionamento con minima perdita di mezzo.

Aree di applicazione
Progettato principalmente per impianti di biogas: pompaggio e preparazione di liquami, ricircoli e sospensioni organiche contenenti paglia, erba, residui di mangime, pietre, parti metalliche e altri corpi estranei. Il CC-Cut può essere integrato come unità centrale di preparazione per ridurre guasti a valle e migliorare l'efficienza dell'impianto.

Manutenzione e assistenza
Tutte le parti di usura sono accessibili e sostituibili in sito. Le funzioni QuickService e le opzioni modulari di sostituzione riducono i tempi di fermo e consentono un rapido ripristino dell'esercizio.

Specifiche tecniche

• Prodotto: sistema di pompaggio CC-Cut (pompa monovite + trituratore RotaCut in ingresso)
• Uso principale: pompaggio e preparazione di mezzi organici viscosi e carichi di solidi (applicazioni biogas)
• Vantaggi: riduzione dei detriti, separazione dei materiali pesanti, omogeneizzazione, riduzione della viscosità
• Passaggio libero della griglia di taglio: 4 mm a 50 mm (a seconda del modello)
• Opzioni geometrie rotore-statore: M1, M2, D1 (a seconda di modello/applicazione)
• Funzioni di manutenzione: meccanismo di inclinazione, accessibilità QuickService, Quality Cartridge
• Opzioni: ACCplus, Auto-Reverse, Debris Removal System (DRS)
• Orientamento progettuale: ingombro contenuto, manutenzione agevole in sito, albero cardanico protetto
